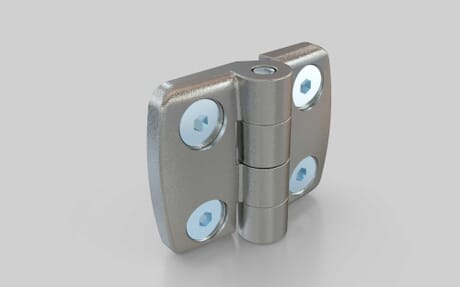

Aluminium-Kombischarnier, nicht aushängbar, 30 × 30 mm
Artikelnummer 140000040 / alte Artikelnummer: 402535640
Aluminium-Kombischarniere ermöglichen eine stabile, schwenkbare Verbindung zwischen Aluminiumprofilen oder Flächenelementen. Sie vereinen hohe Festigkeit mit geringem Gewicht und sind geeignet für Türen, Klappen oder bewegliche Komponenten in anspruchsvollen Maschinen- und Anlagenkonstruktionen. Durch die präzise Verarbeitung bieten sie eine langlebige, spielfreie Funktion, auch bei häufigem Einsatz, ausgeführt für 30 × 30.
Aushängbar
nicht aushängbar
ESD kompatibel
ja
Eigenschaft
matt vernickelt
Gewicht
84.6 g
In Serie B geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Material
Aluminiumdruckguss
Nötige Bearbeitung
keine
Serie
B-Typ
Zolltarifnummer
83021000
weitere Eigenschaften
Achse: blank
weitere Materialien
Achse: Edelstahl
F max axial
225 N
F max radial
325 N
Maß x
17.5 mm
Maß x 2
17.5 mm
Maß y
48 mm
Maß z
16 mm
Winkel bis
220 °
Winkel von
0 °
Empfohlene Befestigung
4 Hammermutter Nut 8- M6, 4 Schrauben DIN EN ISO 10642 (DIN 7991) - M6x14
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23250304
ECLASS 4.0
22041403
ECLASS 4.1
22041403
ECLASS 5.0
23250304
ECLASS 5.1
23250304
ECLASS 6.0.1
23250304
ECLASS 7.1
23250304
ECLASS 8.0
23250304
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
