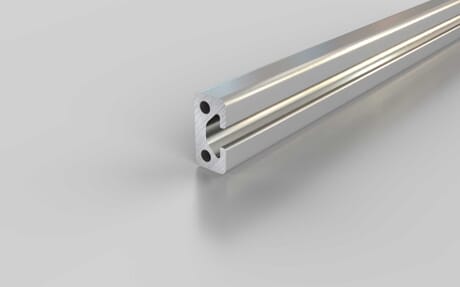

Aluminiumprofil, 20 × 10 mm, Nut 5
Zuschnitt bis 3000 mm
Artikelnummer 120000372 / alte Artikelnummer: 251201901
Das Aluminiumprofil 10 × 20 eignet sich als Griff- oder Kantenleiste und bietet hohe Stabilität sowie Flexibilität für vielfältige Anwendungen im Maschinenbau und in der Fertigung. Die klare Linienführung und die eloxierte Oberfläche verleihen ihm ein modernes, elegantes Design. Diese Kombination aus Funktionalität, Langlebigkeit und ansprechender Optik macht es zur Wahl für anspruchsvolle technische Anwendungen, ausgeführt für Nut 5.
Anzahl geschlossene Nuten
0
ESD kompatibel
durch Bearbeitung
Eigenschaft
eloxiert
Farbe
silberfarbig
Form
rechteckig
Gewicht
1050 g
Liefereinheit
1
Material
Aluminium
Nut
5
Radius
2 mm
Raster
13
Serie
Aluprofil I-Typ
Zolltarifnummer
76042100
Gewicht / m
350 g/m
Kernzug
2
Kernzug Durchmesser
3.3 mm
Lochabstand
13 mm
Länge bei nicht zugeschnittener Ware Shop
3060 mm
Länge bis
3000 mm
Länge von
20 mm
Maß x
10 mm
Maß y
20 mm
Profilfläche
1.29 cm²
Trägheitsmoment Ix
0.12 cm⁴
Trägheitsmoment Iy
0.53 cm⁴
Widerstandsmoment Wx
0.22 cm³
Widerstandsmoment Wy
0.53 cm³
Hinweis 1
Aufgrund der Eloxalschicht ist das Aluminiumprofil nicht ESD-fähig. Durch gezieltes Aufbrechen der Eloxalschicht an definierten Kontaktstellen und in Kombination mit unserer ESD-Verbindungstechnik oder leitfähigen Abdeckprofilen kann eine elektrisch leitende Verbindung hergestellt werden. Dies ermöglicht den Einsatz des Profils in ESD-geschützten Bereichen entsprechend den jeweiligen Anforderungen.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360101
ECLASS 4.0
35020106
ECLASS 4.1
35020106
ECLASS 5.0
35020190
ECLASS 5.1
35020190
ECLASS 6.0.1
23360101
ECLASS 7.1
23360101
ECLASS 8.0
23360101
UNSPSC 7.0
30102306
UNSPSC 9.0
30102306
