Aluminiumprofil, 80 x 40 mm, E, 3N90, Nut 8
1 St. x 6000 mm
Artikelnummer 120000942 / alte Artikelnummer: 281804941

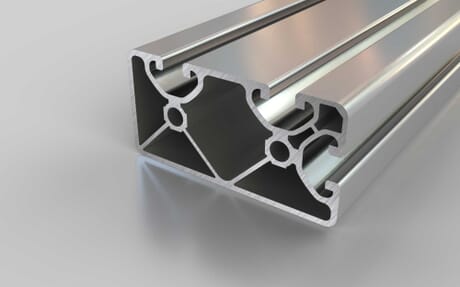

Das Profil 80 × 40 3N90 economy ist ein vielseitig einsetzbares Konstruktionsprofil aus hochwertig eloxiertem Aluminium und besitzt drei offene Nuten. Eine lange und eine schmale Seite sind verschlossen. Durch die besonders gewichtsreduzierte Ausführung eignet es sich ideal für preisbewusste Projekte, bei denen Effizienz und Wirtschaftlichkeit im Vordergrund stehen. Im Vergleich zu einem Standardprofil bei gleicher Länge wiegt das Profil economy rund 47 Prozent weniger. Für die Auswahl des richtigen Profils sollten passend zur Belastung die Flächenträgheitsmomente gegen Durchbiegung sowie die maximale Nutauszugskraft berücksichtigt werden.
Anzahl geschlossene Nuten
3
Ausführung
economy
ESD kompatibel
durch Bearbeitung
Eigenschaft
eloxiert
Farbe
silberfarbig
Form
rechteckig
Gewicht
13740 g
Liefereinheit
1
Material
Aluminium
Nut
8
Raster
40
Serie
I
Zolltarifnummer
76042100
Anordnung geschlossene Nuten
D, E, F
Gewicht / m
2290 g/m
Kernbohrungen
2
Kernbohrungen Durchmesser
6,8 mm
Lochabstand
40 mm
Länge
6000 mm
Länge bei nicht zugeschnittener Ware
6060 mm
Länge bis
6000 mm
Länge von
20 mm
Maß x
80 mm
Maß y
40 mm
Profilfläche
8,46 cm²
Trägheitsmoment Ix
15,97 cm⁴
Trägheitsmoment Iy
56,5 cm⁴
Widerstandsmoment Wx
7,82 cm³
Widerstandsmoment Wy
13,83 cm³
Hinweis 1
Aufgrund der Eloxalschicht ist das Aluminiumprofil nicht ESD-fähig. Durch gezieltes Aufbrechen der Eloxalschicht an definierten Kontaktstellen und in Kombination mit unserer ESD-Verbindungstechnik oder leitfähigen Abdeckprofilen kann eine elektrisch leitende Verbindung hergestellt werden. Dies ermöglicht den Einsatz des Profils in ESD-geschützten Bereichen entsprechend den jeweiligen Anforderungen.
ECLASS 11.0
23360101
ECLASS 4.0
35020106
ECLASS 4.1
35020106
ECLASS 5.0
35020190
ECLASS 5.1
35020190
ECLASS 6.0.1
23360101
ECLASS 7.1
23360101
ECLASS 8.0
23360101
UNSPSC 7.0
30102306
UNSPSC 9.0
30102306
