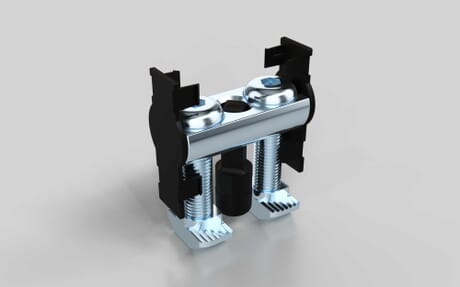

Bolzenverbinder für Profil 40, Nut 10/10
Artikelnummer 140000551 / alte Artikelnummer: 412535620
Zur rechtwinkligen stabilen Verbindung von zwei Aluminiumprofilen. Geeignet für stabile, nicht sichtbare Verbindungen ohne zusätzliche Verbindungselemente in der Nut, für langlebige, belastbare Konstruktionen mit hoher Präzision, ausgeführt für Nut 10/10.
Abdeckkappe inklusive
ja
ESD kompatibel
ja
Eigenschaft
verzinkt
Gewicht
69.9 g
In Serie B geeignet für Nut
10
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Bolzenverbinder; Abdeckkappen; 2× Linsenkopfschraube mit Innensechskant; 2x Hammerkopfmuttern; Zentrierstift
Material
Stahl
Nötige Bearbeitung
Durchgangsbohrung D17: Durchmesser: 17mm, Profilkante mitte Bohrung: 17mm
Serie
B-Typ
Zolltarifnummer
73269098
F max
3800 N
M max
160 Nm
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
