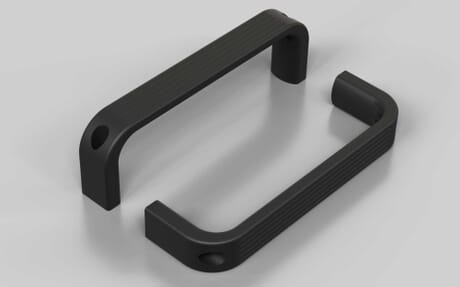

Bügelgriff, 195 × 58 mm, Nut 8/10
Artikelnummer 140000030 / alte Artikelnummer: 402525767
Bügelgriffe ermöglichen das ergonomische Greifen und Bewegen von Türen, Klappen oder Schutzelementen an Maschinen und Anlagen. Durch ihre robuste Bauweise nehmen sie hohe Kräfte zuverlässig auf. Die Montage erfolgt flexibel in der Profilnut oder an Wellengittern mittels Klemm- oder Schraubverbindung. Für den Einsatz in ESD-geschützten Bereichen sind sie ebenfalls geeignet, ausgeführt für Nut 8/10, 195 × 58.
ESD kompatibel
ja
Eigenschaft
glasfaserverstärkt
Farbe
schwarz ähnlich RAL 9005
Gewicht
68 g
In Serie B geeignet für Nut
8
In Serie B geeignet für Nut 2
10
Inklusive Befestigung
nein
Liefereinheit
1
Material
PA
Nötige Bearbeitung
keine
Serie
B-Typ
Zolltarifnummer
39269097
Bohrung / Senkung
6.5 mm
Lochabstand
179 mm
Materialstärke
11.5 mm
Maß x
195 mm
Maß y
58 mm
Maß z
26 mm
Empfohlene Befestigung Serie B, Nut 10, in Profilnut
Zylinderschrauben DIN 912, Stahl 8.8 verzinkt M6x20
Empfohlene Befestigung Serie B, Nut 8, in Profilnut
Zylinderschrauben DIN 912, Stahl 8.8 verzinkt M6x16
Empfohlene Befestigung Serie I, Nut 6, in Profilnut
Zylinderschrauben DIN 912, Stahl 8.8 verzinkt M6x16
Empfohlene Befestigung Serie I, Nut 8, in Profilnut
Zylinderschrauben DIN 912, Stahl 8.8 verzinkt M6x20
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23240190
ECLASS 4.0
22041414
ECLASS 4.1
22041414
ECLASS 5.0
23210303
ECLASS 5.1
23210303
ECLASS 6.0.1
23210303
ECLASS 7.1
23240190
ECLASS 8.0
23240190
UNSPSC 7.0
31162801
UNSPSC 9.0
31162801
