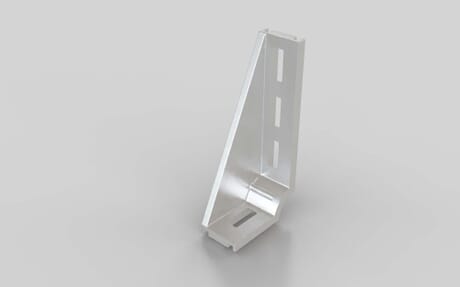

Fundamentwinkel, 117 × 57 × 28 mm, Stahl, verzinkt und transparent chromatiert
Artikelnummer 140000912 / alte Artikelnummer: 482523587
Geeignet für die Montage in Nuten und auf geraden Flächen (Zentriernocken ausbrechen). Abdeckkappe zum Schutz vor Verschmutzung. Einfache Montage ohne Profilbearbeitung.
ESD kompatibel
ja
Eigenschaft
blank
Farbe
silberfarbig
Geeignet für Nut
8
Gewicht
84.1 g
Inklusive Abdeckkappe
nein
Inklusive Befestigung
nein
Liefereinheit
1
Material
Aluminiumdruckguss
Nötige Bearbeitung
keine
Serie
B-Typ
Zolltarifnummer
76169910
F max
2400 Nm
M max
35 Nm
M max 2
70 Nm
Materialstärke
6 mm
Maß x
57 mm
Maß y
117 mm
Maß z
28 mm
Winkel
90 °
Empfohlene Befestigung
2 x Hammerschraube M6x16, 2 x Bundmutter M6
Hinweis 1
Bei den ESD-fähigen Winkeln ist eine Hammermutter nötig, um eine leitfähige Verbindung herzustellen.
Für Nut 10 muss das Zwischenstück 8/10 mit Artikel nr. 402523537 eingesetzt werden.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
31162502
