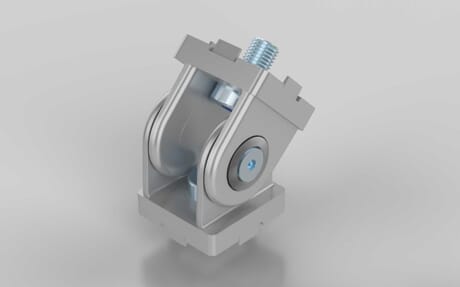

Gelenk, 30 x 30 mm, Nut 8
Artikelnummer 140000963 / alte Artikelnummer: 484502683
Gelenk mit einstellbarer Friktion. Zur beweglichen Verbindung von zwei Profilen oder Flächenelementen; mittels einer Schraube kann der Reibungswiderstand des Gelenks stufenlos eingestellt beziehnungsweise das Gelenk in einer definierten Position fixiert werden.
ESD kompatibel
nein
Eigenschaft
lackiert
Farbe
silberfarbig
Geeignet für Nut
8
Gewicht
159.5 g
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Gelenk 30
2× Zylinderschraube DIN7984 M8 × 16
1 Nutenstein Nut M8
Material
Zinkdruckguss
Nötige Bearbeitung
Gewindebohrung M8, Gewindetiefe: 40mm
Serie
B-Typ
Zolltarifnummer
79070000
Nötige Bearbeitung Abkürzung
M8
Bohrung / Senkung
8,3 mm
F max
6000 Nm
F max 2
500 Nm
Haltemoment
5 Nm
Höhe Gelenk 1
22,5 mm
Höhe Gelenk 2
22,5 mm
Maß x
30 mm
Maß y
30 mm
Empfohlene Befestigung
2× Zylinderschraube DIN7984 M8 × 16,1, 1 Nutenstein Nut 8
Hinweis 2
Max. Haltemoment mit angezogenem Klemmhebel = 5 Nm
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
