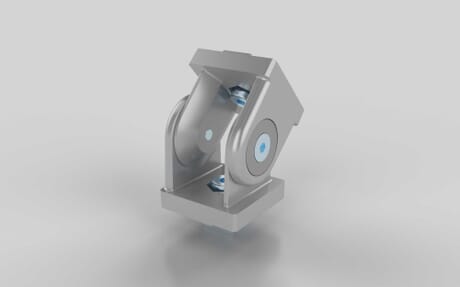

Gelenk, 40 x 40 mm, Nut 10
Artikelnummer 140000074 / alte Artikelnummer: 404532235
Gelenk mit einstellbarer Friktion. Zur beweglichen Verbindung von zwei Profilen oder Flächenelementen; mittels einer Schraube kann der Reibungswiderstand des Gelenks stufenlos eingestellt beziehnungsweise das Gelenk in einer definierten Position fixiert werden.
ESD kompatibel
nein
Eigenschaft
lackiert
Farbe
silberfarbig
Gewicht
309.6 g
In Serie B geeignet für Nut
10
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Gelenk 40
Gelenk 40
2 Zylinderschrauben Nut 8 M8
1 Hammermutter Nut 10 M8
Material
Zinkdruckguss
Nötige Bearbeitung
Gewindebohrung M8, Gewindetiefe: 40mm
Serie
B-Typ
Zolltarifnummer
79070000
Bohrung / Senkung
8,5 mm
F max
10000 N
F max 2
900 N
Haltemoment
5 Nm
Höhe Gelenk 1
30 mm
Höhe Gelenk 2
30 mm
Maß x
40 mm
Maß y
40 mm
Empfohlene Befestigung
2 Zylinderschrauben M8, 1 Hammermutter M8 Nut 10
Hinweis 1
Zur Montage des Gelenkes für das Profil 40 ist der Gewindeeinsatz 414500610 separat zu bestellen.
Hinweis 2
Max. Haltemoment mit angezogenem Klemmhebel = 5 Nm.
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
