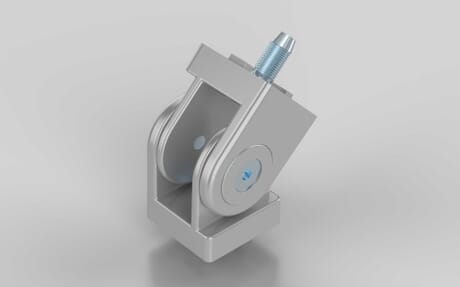

Gelenk, 45 x 45 mm, Nut 10
Artikelnummer 140000658 / alte Artikelnummer: 414502694
Gelenk mit einstellbarer Friktion. Zur beweglichen Verbindung von zwei Profilen oder Flächenelementen; mittels einer Schraube kann der Reibungswiderstand des Gelenks stufenlos eingestellt beziehnungsweise das Gelenk in einer definierten Position fixiert werden.
ESD kompatibel
nein
Eigenschaft
lackiert
Farbe
silberfarbig
Geeignet für Nut
10
Gewicht
308.4 g
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Gelenk 45
2× Schraube DIN7380 M8×16
2x Hammermutter M8 Nut 10
2× selbstformende Schraube S12×30
Material
Aluminiumdruckguss
Nötige Bearbeitung
keine
Serie
B
Zolltarifnummer
76169910
Bohrung / Senkung
12,5 mm
F max
10000 Nm
F max 2
800 Nm
Haltemoment
5 Nm
Höhe Gelenk 1
38 mm
Höhe Gelenk 2
38 mm
Maß x
45 mm
Maß y
45 mm
Empfohlene Befestigung
2× Schraube DIN7380 M8×16
2x Hammermutter M8 Nut 10
2× selbstformende Schraube S12×30
Hinweis 2
Max. Haltemoment mit angezogenem Klemmhebel = 5 Nm
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
