Magnetschnäpper, Nut 8+10
Artikelnummer 140000015 / alte Artikelnummer: 402516165

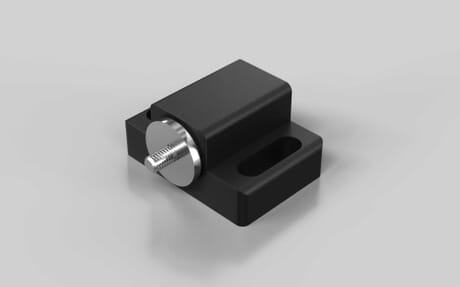

Der Magnetschnäpper verhindert zuverlässig das Klappern und unbeabsichtigte Öffnen von Türen oder Klappen. Dank integrierter Langlöcher lässt sich der Verschluss flexibel an unterschiedliche Materialstärken und Einbausituationen anpassen. Geeignet für ruhige und saubere Anwendungen im Maschinenbau, Innenausbau oder bei leichten Gehäusen, ausgeführt für Nut 8.
ESD kompatibel
nein
Eigenschaft
verzinkt
Farbe
silberfarbig
Farbe Befestigungssatz
silberfabig
Farbe Schnäpper
schwarz ähnlich RAL 9005
Gewicht
42.8 g
In Serie B geeignet für Nut
8
In Serie B geeignet für Nut 2
10
Inklusive Befestigung
?
Liefereinheit
1
Lieferumfang
Magnetschnäpper
Gegenstück
Rändelschraube (Gegenstück)
Nötige Bearbeitung
keine
Serie
B-Typ
Zolltarifnummer
39263000
weitere Eigenschaften
Befestigungssatz: verzinkt
Schnäpper: glasfaserverstärkt
weitere Materialien
Befestigungssatz: Stahl
Schnäpper: PA
Bohrung / Senkung
4 mm
Langloch Breite
19.7 mm
Langloch Länge
6.2 mm
Lochabstand
30
31 mm
Materialstärke
10 mm
Maß z
20
2
8.8 mm
Verschlusskraft hinten
10 N
Verschlusskraft vorne
20 N
Empfohlene Befestigung
Zylinderschraube ISO4762
Unterlegscheibe
Hammermutter
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23240190
ECLASS 4.0
22041422
ECLASS 4.1
22041422
ECLASS 5.0
23210192
ECLASS 5.1
23210192
ECLASS 6.0.1
23210192
ECLASS 7.1
23240190
ECLASS 8.0
23240190
UNSPSC 7.0
31163101
UNSPSC 9.0
31163101
