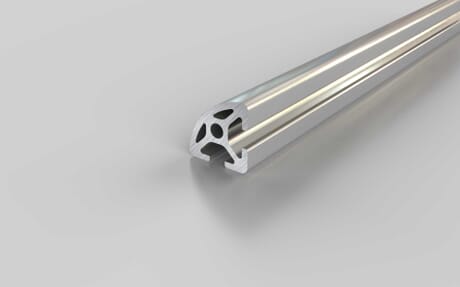

Radiusprofil, 20 x 20 mm, 90°, Nut 5
1 St. x 3000 mm
Artikelnummer 120000397 / alte Artikelnummer: 251202991
Aluminiumprofil für den Sondermaschinen- und Anlagenbau. Das Profil hat eine gerundete Außenfläche.
Anzahl geschlossene Nuten
0
ESD kompatibel
durch Bearbeitung
Eigenschaft
eloxiert
Farbe
silberfarbig
Form
90° Kreis
Gewicht
1380 g
Liefereinheit
1
Material
Aluminium
Nut
5
Raster
20
Serie
I
Sonderprofil
Radiusprofil
Zolltarifnummer
76042100
Gewicht / m
460 g/m
Kernbohrungen
1
Kernbohrungen Durchmesser
4,3 mm
Lochabstand
0 mm
Länge
3000 mm
Länge bei nicht zugeschnittener Ware
3060 mm
Länge bis
3000 mm
Länge von
20 mm
Maß x
20 mm
Maß y
20 mm
Profilfläche
1,72 cm²
Trägheitsmoment Ix
0,58 cm⁴
Trägheitsmoment Iy
0,58 cm⁴
Widerstandsmoment Wx
0,54 cm³
Widerstandsmoment Wy
0,54 cm³
Winkel
90 °
Hinweis 1
Aufgrund der Eloxalschicht ist das Aluminiumprofil nicht ESD-fähig. Durch gezieltes Aufbrechen der Eloxalschicht an definierten Kontaktstellen und in Kombination mit unserer ESD-Verbindungstechnik oder leitfähigen Abdeckprofilen kann eine elektrisch leitende Verbindung hergestellt werden. Dies ermöglicht den Einsatz des Profils in ESD-geschützten Bereichen entsprechend den jeweiligen Anforderungen.
ECLASS 11.0
23360101
ECLASS 4.0
35020106
ECLASS 4.1
35020106
ECLASS 5.0
35020190
ECLASS 5.1
35020190
ECLASS 6.0.1
23360101
ECLASS 7.1
23360101
ECLASS 8.0
23360101
UNSPSC 7.0
30102306
UNSPSC 9.0
30102306
