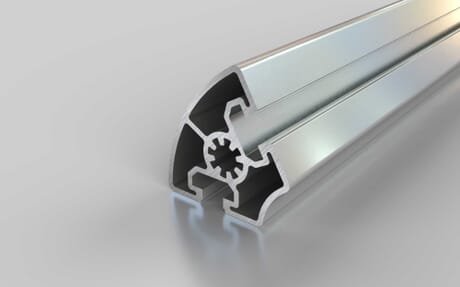

Aluminiumprofil 45 × 60°, Nut 10
Zuschnitt bis 6000 mm
Artikelnummer 140000433 / alte Artikelnummer: 411993015
Das Aluminiumprofil mit 60°-Winkel schafft runde Übergänge und Eckverbindungen im Sondermaschinen- und Anlagenbau. Die eloxierte Oberfläche des Profils sorgt für Korrosionsschutz und ein einheitliches Erscheinungsbild innerhalb der Profilkonstruktion, ausgeführt für Nut 10.
Anzahl geschlossene Nuten
0
ESD kompatibel
durch Bearbeitung
Eigenschaft
eloxiert
Farbe
silberfarbig
Form
60° Kreis
Gewicht
11193 g
Liefereinheit
1
Material
Aluminium
Nut
10
Radius
3 mm
Raster
45
Serie
Aluprofil B-Typ
Sonderprofil
Radiusprofil
Zolltarifnummer
76042100
Gewicht / m
1847 g/m
Kernzug
1
Kernzug Durchmesser
10 mm
Lochabstand
0 mm
Länge bei nicht zugeschnittener Ware Shop
6060 mm
Länge bis
6000 mm
Länge von
20 mm
Maß x
45 mm
Profilfläche
6.78 cm²
Trägheitsmoment Ix
16.94 cm⁴
Trägheitsmoment Iy
11.4 cm⁴
Widerstandsmoment Wx
5.19 cm³
Widerstandsmoment Wy
4.37 cm³
Winkel
60 °
Hinweis 1
Aufgrund der Eloxalschicht ist das Aluminiumprofil nicht ESD-fähig. Durch gezieltes Aufbrechen der Eloxalschicht an definierten Kontaktstellen und in Kombination mit unserer ESD-Verbindungstechnik oder leitfähigen Abdeckprofilen kann eine elektrisch leitende Verbindung hergestellt werden. Dies ermöglicht den Einsatz des Profils in ESD-geschützten Bereichen entsprechend den jeweiligen Anforderungen.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360101
ECLASS 4.0
35020106
ECLASS 4.1
35020106
ECLASS 5.0
35020190
ECLASS 5.1
35020190
ECLASS 6.0.1
23360101
ECLASS 7.1
23360101
ECLASS 8.0
23360101
UNSPSC 7.0
30102306
UNSPSC 9.0
30102306
