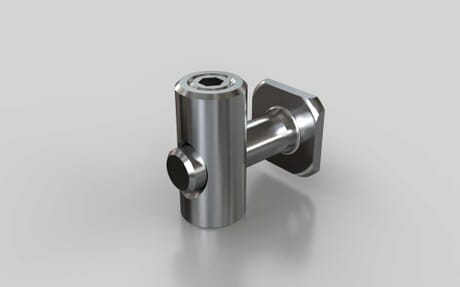

Schnellspannverbinder mit Hammer 0° oder 90°, Nut 6
Artikelnummer 140000744 / alte Artikelnummer: 462537013
Zur rechtwinkligen stabilen Verbindung von zwei Aluminiumprofilen und zur schnellen Montage. Bei der Montage sehr gute Zugänglichkeit für Werkzeug. O-Ring zur Fixierung ermöglicht Überkopfmontage. Einschwenken des Schnellspannverbinders in die Profilnut an der Montagestelle möglich.
ESD kompatibel
ja
Eigenschaft
blank
Farbe
silberfarbig
Geeignet für Nut
6
Gewicht
9.7 g
Liefereinheit
1
Lieferumfang
Schnellspannverbinder; Hammer 0° oder 90°
Material
Edelstahl
Nötige Bearbeitung
Sacklochbohrung DB8: Durchmesser: 8mm, Tiefe: 18,5mm, Profilkante mitte Bohrung: 10mm oder Durchgangsbohrung D8: Durchmesser: 8mm, Profilkante mitte Bohrung: 10mm
Serie
B-Typ
Zolltarifnummer
83024200
Nötige Bearbeitung Abkürzung
DB8 oder D8
Anzugsmoment
7 Nm
F max
200 N
Möglicher Winkel
0 °
Möglicher Winkel 2
90 °
Empfohlene Befestigung
keine weitere Befestigung nötig
Hinweis 1
Abdeckkappen nicht ESD-fähig
Hinweis 2
Die Blindstopfen sind zum Verschließen der Bohrung bei geschlossenen Nuten anzuwenden.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
