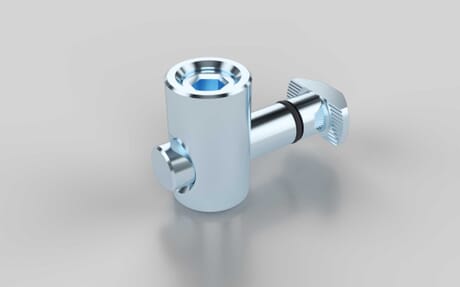

Schnellspannverbinder mit Hammer 90°, Nut 10
Artikelnummer 140000547 / alte Artikelnummer: 412535466
Zur rechtwinkligen stabilen Verbindung von zwei Aluminiumprofilen und zur schnellen Montage. Bei der Montage sehr gute Zugänglichkeit für Werkzeug. O-Ring zur Fixierung ermöglicht Überkopfmontage. Einschwenken des Schnellspannverbinders in die Profilnut an der Montagestelle möglich.
ESD kompatibel
ja
Eigenschaft
verzinkt
Farbe
silberfarbig
Geeignet für Nut
10
Gewicht
56.1 g
Inklusive Abdeckkappe
ja
Liefereinheit
1
Lieferumfang
Schnellspannverbinder; Hammer 90°; Blindstopfen
Material
Stahl
Nötige Bearbeitung
Sacklochbohrung DB17: Durchmesser: 17mm, Profil 40: Tiefe: 31mm, Profilkante mitte Bohrung: 22,5mm, Profil 45: Tiefe: 34mm, Profilkante mitte Bohrung: 22,5mm, Profil 50: Tiefe: 36mm, Profilkante mitte Bohrung: 22,5mm
Profil 60: Tiefe: 41mm, Profilkante mitte Bohrung: 22,5mm oder Durchgangsbohrung D17: Durchmesser: 17mm, Profilkante mitte Bohrung: 17mm
Serie
B-Typ
Zolltarifnummer
83024200
Nötige Bearbeitung Abkürzung
DB17 oder D17
Anzugsmoment
70 Nm
F max
2000 N
Möglicher Winkel
90 °
Empfohlene Befestigung
keine weitere Befestigung nötig
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
