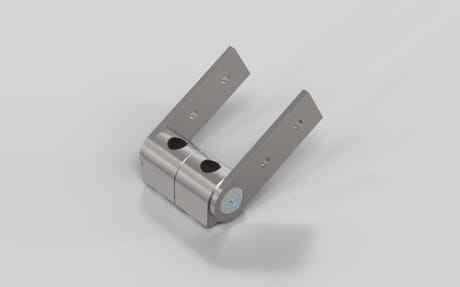

Tragarmgelenk, 40 × 80 mm, Nut 8
Artikelnummer 120001179 / alte Artikelnummer: 284532207
Tragarmgelenk ermöglicht eine winkelverstellbare Verbindung von Aluminiumprofilen. Es eignet sich für Konstruktionen mit regelmäßigem Verstellbedarf und bietet flexible Einsatzmöglichkeiten in Maschinen- und Anlagenkonstruktionen. Geeignet für schwenkbare stirnseitige Profilverbindungen, zum Beispiel für die Montage von Tragarmen, ausgeführt für Nut 8, 40 × 80.
ESD kompatibel
nein
Eigenschaft
lackiert
Farbe
silberfarbig
Gewicht
378.1 g
Inklusive Befestigung
nein
Liefereinheit
1
Material
Aluminiumdruckguss
Nötige Bearbeitung
Abhängig von Befestigungsmaterial
Serie
I-Typ
Zolltarifnummer
76169910
Höhe Gelenk 1
101.5 mm
Höhe Gelenk 2
20 mm
Lochabstand
40 mm
M max
200 Nm
Maß x
80 mm
Maß y
40 mm
Empfohlene Befestigung
4 x Halbrundschraube ISO7380-1 M8x16, 4 x Nutenstein M8 Nut 8, 4 x Halbrundschraube ISO 7380-1 M8x30
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
