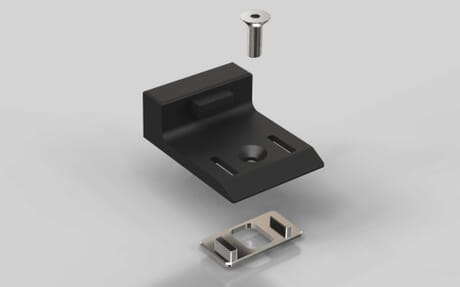

Türanschlag mit Gummipuffer, Nut 10, Nut-i 8
Artikelnummer 120001208 / alte Artikelnummer: 402350400
Der Anschlagwinkel gewährleistet das Verriegeln von Türen mit Zarge ohne Verkratzen oder Beschädigen der Aluminiumprofile. Die Befestigung des Anschlagwinkels erfolgt an der Türzarge und dient somit der Bewegungsbegrenzung mittels Montagekeil und Endanschlag. Als Bemessungskriterium für die Türabmessungen ist die Dicke des Anschlagwinkels 8 mit 4,5 mm zu berücksichtigen.
ESD kompatibel
nein
Farbe Schnäpper
schwarz
Geeignet für Nut
10
Gewicht
24.1 g
In Serie I geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Türanschlag mit Gummipuffer
Senkkopfschraube DIN79941 M5 × 14
Material Schnäpper
Kunststoff PA 6
Nötige Bearbeitung
keine
Serie
B / I
Zolltarifnummer
39263000
Bohrung / Senkung
5,2 mm
Materialstärke
4,5 mm
Maß x
53.5 mm
Maß y
40 mm
Maß z
19 mm
Spaltmaß
5 mm
Empfohlene Befestigung
Senkkopfschraube DIN79941 M5 × 14
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31141502
UNSPSC 9.0
31141502
