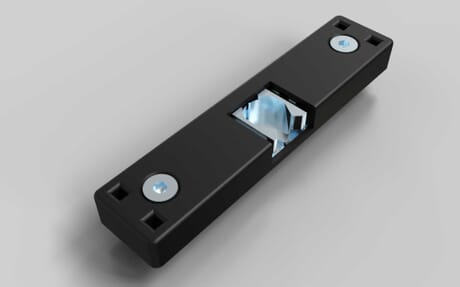

Türschnäpper, Nut 6/8
Artikelnummer 120001216 / alte Artikelnummer: 405530100
Ein Türschnäpper in Flachbauweise für Schwenktüren zum Einsatz im Türspalt. Durch die geringe Bauhöhe kann ein Türspalt von 12 mm erreicht werden. Der Türschnäpper rastet auf dem Kopf einer Zylinderschraube DIN912 M6 ein, die in der gegenüberliegenden Nut mit einem Nutenstein gegen den Nutgrund verschraubt wird.
ESD kompatibel
nein
Farbe Schnäpper
silberfabig
Geeignet für Nut
6
Geeignet für Nut 2
8
Gewicht
54.5 g
Inklusive Befestigung
nein
Liefereinheit
1
Lieferumfang
Türschnäpper
Abdeckplatte
Zylinderschraube DIN912 M6 (Gegenstück)
Materaial Gehäuse
Kunststoff PA
Material Schnäpper
Zinkdruckguss
Nötige Bearbeitung
keine
Serie
B / I
Zolltarifnummer
83024110
Bohrung / Senkung
4,2 mm
Farbe Gehäuse
schwarz
Lochabstand 2
70 mm
Maß x
20 mm
Maß y
93 mm
Maß z
9,5 mm
Empfohlene Befestigung
Zylinderschraube ist abhängig von der Profil-Baureihe.
Die Nutensteine mit Gewinde M4 zur Befestigung des Türschnäppers
Hinweis 1
Gegenstück Zylinderschraube DIN912 M6
ECLASS 11.0
23240190
ECLASS 4.0
22041422
ECLASS 4.1
22041422
ECLASS 5.0
23210192
ECLASS 5.1
23210192
ECLASS 6.0.1
23210192
ECLASS 7.1
23240190
ECLASS 8.0
23240190
UNSPSC 7.0
31163101
UNSPSC 9.0
31163101
