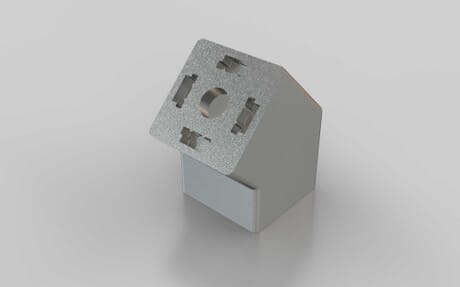

Verbinder 45° Profil 30 × 30 silberfarbig pulverbeschichtet, Nut 8
Artikelnummer 140000050 / alte Artikelnummer: 402538700
Zur Verbindung von Profilen unter einem Winkel von 45°. Für die Verbindung an der Stirnseite oder in der Profilnut geeignet. Sie bieten eine stabile und präzise Lösung für schräge Konstruktionen, Aussteifungen oder designorientierte Rahmen, ausgeführt für Nut 8, 30 × 30.
Abdeckkappe inklusive
ja
ESD kompatibel
nein
Eigenschaft
pulverbeschichtet
Farbe
silberfarbig
Gewicht
98.6 g
In Serie B geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Verbinder 45° Profil 30 × 30; 2x S8 x 25; 6x Zentrierstück; Verbinder 45° Profil 30 × 30; 2x S8 x 25; 6x Zentrierstück; Abdeckkappe schwarz ähnlich RAL 9005, Kunstoff PA, glasfaserverstärkt
Material
Aluminiumdruckguss
Nötige Bearbeitung
keine
Serie
B-Typ
Zolltarifnummer
76169910
F max
1500 N
F max 2
2000 N
Maß x
30 mm
Maß y
30 mm
Empfohlene Befestigung
2 selbstformende Schrauben S8 x 25 - Innensechsrund T40; 1 Zylinderschraube - DIN EN ISO 4762 (DIN 912) - M6 x 12; 1 Scheibe DIN EN ISO 7089 (DIN 125) - Form A; 1 Hammermutter M6 - Nut 8; 1 Zylinderschraube - DIN EN ISO 4762 (DIN 912) - M8 x 16; 1 Hammermutter M8 - Nut 10
Hinweis 1
Verbindungselemente auch für Nut 10 enthalten.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
