ESD kompatibel
nein
Eigenschaft
pulverbeschichtet
Farbe
schwarz
Gewicht
110.2 g
Inklusive Befestigung
nein
Liefereinheit
1
Lieferumfang

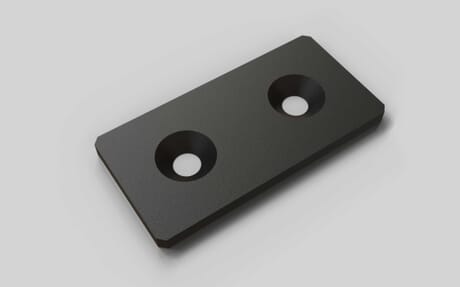

Verbindungsplatte 40 × 80 mm
Material
Stahl
Nötige Bearbeitung
keine
Serie
B-Typ / I-Typ
Zolltarifnummer
73269098
Artikelsortierung_Printkatalog
80
Katalog Anwendungsbild
https://intellishop.sirv.com/SyskompShop%20NEUE%20Struktur/Anwendungsbilder/Verbindungsplatte.jpg
Katalog_Produktgruppe_Beschreibung
Verbindungsplatten ermöglichen eine stabile, flächige Verbindung von Aluminiumprofilen, insbesondere bei rechtwinkligen oder kreuzförmigen Anordnungen. Sie werden direkt auf die Profilnuten aufgeschraubt und sorgen für hohe Stabilität und Lastverteilung. Erhältlich in verschiedenen Größen, Formen und Ausführungen – ideal für Rahmenkonstruktionen, Gestelle und Maschinenverkleidungen.
Katalog_Produktgruppe_Produktreferenz
Hauptprodukt
Katalog_Produktgruppe_Produktreferenz_Sortierung
10
Warengruppen_Beschreibung
Verbindungsplatte
F max
850 N
F max 2
900 N
Materialstärke
5 mm
Maß x
40 mm
Maß y
80 mm
Empfohlene Befestigung
2x Senkschraube, DIN 7991 7380, M8 x 16 mm
Hinweis 1
Bei den ESD-fähigen Verbindungsplatten ist ein gekerbter Nutenstein nötig, um eine leitfähige Verbindung herzustellen.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
