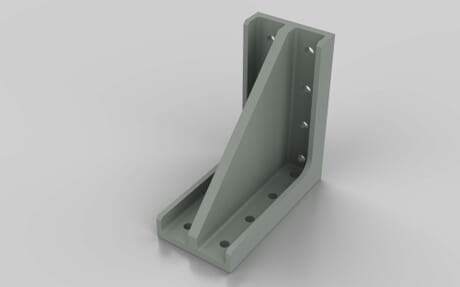

Winkel 160 × 160, Nut 8
Artikelnummer 120001047 / alte Artikelnummer: 282300116
Winkel in verschiedenen Größen und Ausführungen erhältlich. Sowohl zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abdeckkappe zum Schutz vor Verschmutzungen. Einfache Montage ohne Profilbearbeitung. Einfachere Montage der Winkel durch Nutensteine mit Führungssteg.
ESD kompatibel
nein
Eigenschaft
lackiert
Farbe
weißaluminium ähnlich RAL 9006
Gewicht
2346.9 g
In Serie B geeignet für Nut
8
Inklusive Befestigung
nein
Liefereinheit
1
Lieferumfang
Winkel 160 x 160; 1 × Nutenstein einschwenkbar; 4 × M8; 4 × Halbrundschraube M8 × 20; 4 × Scheibe DIN125 M8
Material
Globularer Grauguss
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
76169910
F max
16000 N
M max
2000 Nm
M max 2
2800 Nm
Maß x
160 mm
Maß y
160 mm
Maß z
80 mm
Winkel
90 °
Empfohlene Befestigung
4 × Nutenstein einschwenkbar 4 × M8, 4 × Halbrundschraube M8 × 20, 4 × Scheibe DIN125 M8
Empfohlene Befestigung Artikelnummer
282500500
Hinweis 1
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
Hinweis 2
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
79070000
