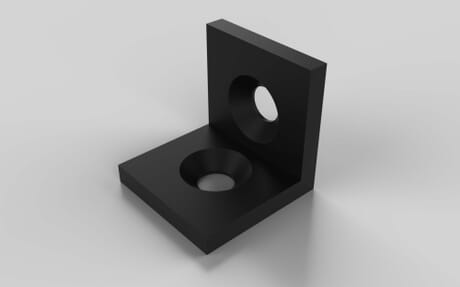

Stahlwinkel 20 × 20, schwarz, pulverbeschichtet, B-Typ / I-Typ
Artikelnummer 110000300 / alte Artikelnummer: 402700005
Zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abeckkappe zum Schutz vor Verschmutzung. Einfache Montage ohne Profilbearbeitung, ausgeführt für 20 x 20.
ESD kompatibel
nein
Eigenschaft
pulverbeschichtet
Farbe
schwarz ähnlich RAL 9005
Gewicht
14.7 g
In Serie B geeignet für Nut
6
Inklusive Befestigung
nein
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
keine
Serie
B-Typ / I-Typ
Zolltarifnummer
76169910
F max
600 N
M max
15 Nm
Materialstärke
3 mm
Maß x
20 mm
Maß y
20 mm
Maß z
20 mm
Winkel
90 °
Empfohlene Befestigung
2x Senkschraube DIN 7991 M5 × 8 Serie B: 2x Nutenstein M5 Nut 6 Serie I: 2x Nutenstein M5 Nut 5
Hinweis 1
Bei den ESD-fähigen Winkeln ist eine Hammermutter nötig, um eine leitfähige Verbindung herzustellen.
Hinweis 2
Bei den ESD-fähigen Bodenwinkeln ist ein gekerbter Nutenstein nötig, um eine leitfähige Verbindung herzustellen
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
31162502
