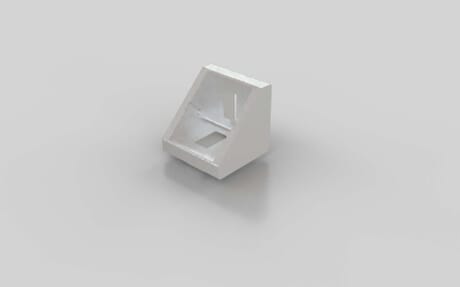

Winkel 30 × 30 Standard, Nut 8
Artikelnummer 140000904 / alte Artikelnummer: 482523525
Zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abeckkappe zum Schutz vor Verschmutzung. Einfache Montage ohne Profilbearbeitung, ausgeführt für Nut 8, 30 × 30.
Abdeckkappe inklusive
nein
ESD kompatibel
ja
Eigenschaft
blank
Gewicht
19.6 g
In Serie B geeignet für Nut
8
In Serie B geeignet für Nut 2
10
Inklusive Befestigung
nein
Liefereinheit
1
Material
Aluminiumdruckguss
Nötige Bearbeitung
keine
Serie
B-Typ
Zolltarifnummer
76169910
F max
1300 N
M max
25 Nm
M max 2
75 Nm
Materialstärke
6 mm
Maß x
27 mm
Maß y
27 mm
Maß z
28 mm
Winkel
90 °
Empfohlene Befestigung
2× Zylinderschraube DIN 7984 M6 × 14; 4× Hammermutter Nut 8 M6 oder 2× Hammermutter Nut 10 M6
Hinweis 1
Bei den ESD-fähigen Winkeln ist eine Hammermutter nötig, um eine leitfähige Verbindung herzustellen.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
31162502
