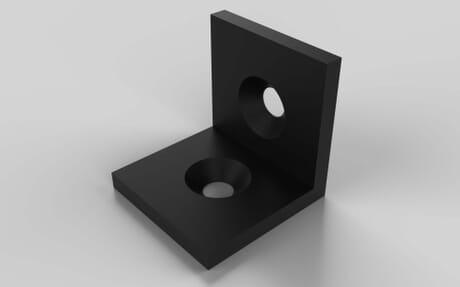

Stahlwinkel 40 × 40, schwarz, pulverbeschichtet, B-Typ / I-Typ
Artikelnummer 110000299 / alte Artikelnummer: 402700004
Zur rechtwinkligen Verbindung von zwei Aluminiumprofilen. Stahlwinkel bieten besonders stabile und langlebige Verbindungslösungen für Aluminiumprofilkonstruktionen mit hohen mechanischen Anforderungen, ausgeführt für 40 x 40.
ESD kompatibel
nein
Eigenschaft
pulverbeschichtet
Farbe
schwarz ähnlich RAL 9005
Gewicht
106 g
In Serie B geeignet für Nut
10
Inklusive Befestigung
nein
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
keine
Serie
B-Typ / I-Typ
Zolltarifnummer
76169910
F max
1500 N
M max
50 Nm
Materialstärke
5 mm
Maß x
40 mm
Maß y
40 mm
Maß z
40 mm
Winkel
90 °
Empfohlene Befestigung
2x Senkschraube DIN 7991 M8 ×14 Serie B: 2x Nutenstein M8 Nut 10 Serie I: 2x Nutenstein M8 Nut 8
Hinweis 1
Bei den ESD-fähigen Winkeln ist eine Hammermutter nötig, um eine leitfähige Verbindung herzustellen.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
31162502
