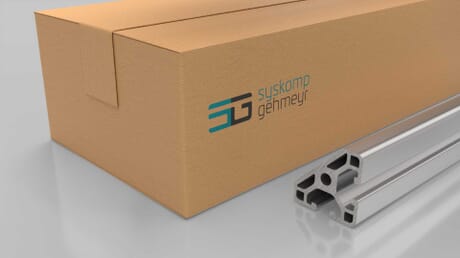

Winkelprofil, 30 × 30 mm, 45°, L, Nut 6
1 St. x 3000 mm
Artikelnummer 120000534 / alte Artikelnummer: 261303045
Aluminiumprofil für den Sondermaschinen- und Anlagenbau. Das Profil hat eine um 45° geneigte Außenfläche. Mit seiner leichten Ausführung als lightweight-Variante bietet es eine Kombination aus Funktionalität und Langlebigkeit, ausgeführt für Nut 6, 30 × 30.
Anzahl geschlossene Nuten
0
Ausführung
light weight
ESD kompatibel
durch Bearbeitung
Eigenschaft
eloxiert
Farbe
silberfarbig
Form
dreieck
Gewicht
2570 g
Liefereinheit
1
Material
Aluminium
Nut
6
Radius
3 mm
Raster
30
Serie
Aluprofil I-Typ
Sonderprofil
Winkelprofil
Zolltarifnummer
76042100
Gewicht / m
820 g/m
Kernzug
1
Kernzug Durchmesser
5 mm
Lochabstand
0 mm
Länge
3000 mm
Länge bei nicht zugeschnittener Ware Shop
3060 mm
Maß x
30 mm
Maß y
30 mm
Profilfläche
3.12 cm²
Trägheitsmoment Ix
2.2 cm⁴
Trägheitsmoment Iy
2.2 cm⁴
Widerstandsmoment Wx
1.32 cm³
Widerstandsmoment Wy
1.32 cm³
Winkel
90 °
Hinweis 1
Aufgrund der Eloxalschicht ist das Aluminiumprofil nicht ESD-fähig. Durch gezieltes Aufbrechen der Eloxalschicht an definierten Kontaktstellen und in Kombination mit unserer ESD-Verbindungstechnik oder leitfähigen Abdeckprofilen kann eine elektrisch leitende Verbindung hergestellt werden. Dies ermöglicht den Einsatz des Profils in ESD-geschützten Bereichen entsprechend den jeweiligen Anforderungen.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360101
ECLASS 4.0
35020106
ECLASS 4.1
35020106
ECLASS 5.0
35020190
ECLASS 5.1
35020190
ECLASS 6.0.1
23360101
ECLASS 7.1
23360101
ECLASS 8.0
23360101
UNSPSC 7.0
30102306
UNSPSC 9.0
30102306
