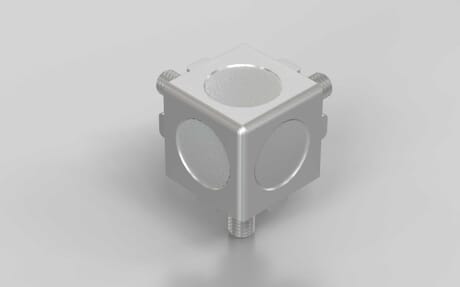

Würfelverbinder 20/3, silberfarbig lackiert, Nut 5
Artikelnummer 120000461 / alte Artikelnummer: 252656002
Zur rechtwinkligen Verbindung von bis zu drei Aluminiumprofilen. Mit Abdeckkappen zum Verschließen der Öffnungen. Sie eignen sich für kompakte, rechtwinklige Verbindungen in Rahmen- und Gehäusekonstruktionen, ausgeführt für Nut 5.
Ausführung
Zum Verbinden von 3 Profilen.
ESD kompatibel
nein
Eigenschaft
lackiert
Farbe
silberfarbig
Farbe Befestigungssatz
silberfarbig
Gewicht
33.4 g
In Serie I geeignet für Nut
5
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Würfelverbinder 20/3 Zinkdruckguss silber lackiert; 3 x Abdeckkappe PE silber; 3 x Flachkopfschraube ISO7380 M5 × 14
Material
Zinkdruckguss
Nötige Bearbeitung
Gewindebohrung M5, Gewindetiefe: 14mm
Serie
I-Typ
Zolltarifnummer
76169910
weitere Eigenschaften
Befestigungssatz: verzinkt
weitere Materialien
Befestigungssatz: Stahl
M max
18 Nm
Hinweis 2
Abdeckkappen in den Sets sind nicht ESD-fähig.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
