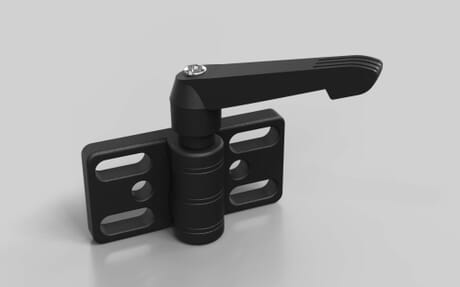

Zinkdruckguss Scharnier mit Klemmhebel und Langlöchern, nicht aushängbar, 80 x 40 mm, Nut 8
Artikelnummer 120001131 / alte Artikelnummer: 282600028
Zur direkten Verbindung von rahmenlosen Flächenelementen und zur beweglichen Verbindung zwischen zwei Profilen und damit zur Verbindung von gerahmten Flächen mit der Unterkonstruktion. Das Scharnier ist aushängbar.
Aushängbar
nicht aushängbar
ESD kompatibel
nein
Eigenschaft
pulverbeschichtet
Eigenschaft Achse
blank
Eigenschaft Klemmhebel
glasfaserverstärkt
Farbe
schwarz
Farbe Achse
silberfarbig
Farbe Klemmhebel
schwarz
Geeignet für Nut
8
Gewicht
213.1 g
Inklusive Befestigung
nein
Klemmhebel
inklusive Klemmhebel
Liefereinheit
1
Lieferumfang
Scharnier
Klemmhebel
Material
Zinkdruckguss
Material Achse
Edelstahl
Material Klemmhebel
Kunststoff PA
Nötige Bearbeitung
keine
Serie
I
Zolltarifnummer
83021000
F max axial
500 N
F max radial
1200 N
Maß x
80 mm
Maß y
40 mm
Maß z
24 mm
Winkel bis
180 °
Winkel von
0 °
Arretierung
in jeder Position fixierbar
Hinweis 1
Um die ESD-Fähigkeit zu gewährleisten ist ein gekerbter Nutenstein nötig.
ECLASS 11.0
23250304
ECLASS 4.0
22041403
ECLASS 4.1
22041403
ECLASS 5.0
23250304
ECLASS 5.1
23250304
ECLASS 6.0.1
23250304
ECLASS 7.1
23250304
ECLASS 8.0
23250304
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
