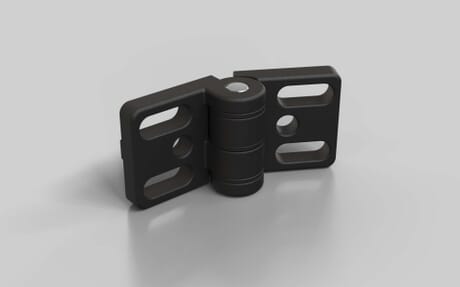

Zinkdruckguss Scharnier mit Langlöchern, nicht aushängbar, 40 × 40 mm, Nut 8
Artikelnummer 120001129 / alte Artikelnummer: 282600025
Scharnier für Flächenelemente und Aluminiumprofilsysteme. Die robuste Ausführung aus Zinkdruckguss mit Edelstahlachse gewährleistet eine hohe Belastbarkeit und lange Lebensdauer. Je nach Ausführung auch mit integriertem Klemmhebel erhältlich, um be wegliche Elemente stufenlos zu positionieren und in jeder gewünschten Stellung sicher zu fixieren. Geeignet für Maschinen- und Anlagenbau anwendungen, ausgeführt für Nut 8, 40 × 40.
Aushängbar
nicht aushängbar
ESD kompatibel
nein
Eigenschaft
pulverbeschichtet
Farbe
schwarz ähnlich RAL 9005
Farbe Achse
silberfarbig
Gewicht
169.4 g
In Serie I geeignet für Nut
8
Inklusive Befestigung
nein
Liefereinheit
1
Material
Zinkdruckguss
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
83021000
weitere Eigenschaften
Achse: blank
weitere Materialien
Achse: Edelstahl
F max axial
500 N
F max radial
1200 N
Maß x
80 mm
Maß y
40 mm
Maß z
24 mm
Winkel bis
180 °
Winkel von
0 °
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23250304
ECLASS 4.0
22041403
ECLASS 4.1
22041403
ECLASS 5.0
23250304
ECLASS 5.1
23250304
ECLASS 6.0.1
23250304
ECLASS 7.1
23250304
ECLASS 8.0
23250304
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
