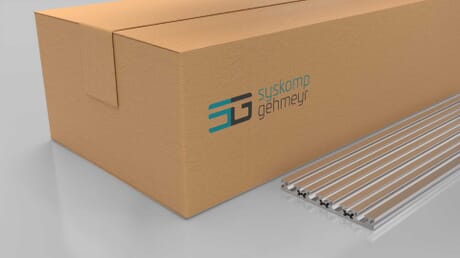

Aluminiumprofil, 160 x 16 mm, Nut 8/5
5 St. x 3000mm
Artikelnummer 120000755 / alte Artikelnummer: 281161600
Das Aluminiumprofil 160 × 16 eignet sich ideal als Montage- und Frontplatte, insbesondere für Schaltschranksysteme. Die klare Linienführung und anodisierte Oberfläche verleihen ihm ein modernes, elegantes Design – eine perfekte Kombination aus Funktionalität, Langlebigkeit und ansprechendem Aussehen für anspruchsvolle technische Anwendungen.
Anzahl geschlossene Nuten
0
ESD kompatibel
durch Bearbeitung
Eigenschaft
eloxiert
Farbe
silberfarbig
Form
rechteckig
Gewicht
56550 g
Liefereinheit
5
Material
Aluminium
Nut
8
Nut 2
5
Position Nut
B, D, F, H
Position Nut 2
A, C, E, G, I
Raster
40
Serie
I
Zolltarifnummer
76042100
Gewicht / m
3770 g/m
Kernbohrungen
3
Kernbohrungen Durchmesser
4 mm
Lochabstand
40 mm
Länge
3000 mm
Länge bei nicht zugeschnittener Ware
3060 mm
Maß x
160 mm
Maß y
16 mm
Profilfläche
13,69 cm²
Trägheitsmoment Ix
3,76 cm⁴
Trägheitsmoment Iy
304,4 cm⁴
Widerstandsmoment Wx
4,19 cm³
Widerstandsmoment Wy
38,05 cm³
Hinweis 1
Aufgrund der Eloxalschicht ist das Aluminiumprofil nicht ESD-fähig. Durch gezieltes Aufbrechen der Eloxalschicht an definierten Kontaktstellen und in Kombination mit unserer ESD-Verbindungstechnik oder leitfähigen Abdeckprofilen kann eine elektrisch leitende Verbindung hergestellt werden. Dies ermöglicht den Einsatz des Profils in ESD-geschützten Bereichen entsprechend den jeweiligen Anforderungen.
ECLASS 11.0
23360101
ECLASS 4.0
35020106
ECLASS 4.1
35020106
ECLASS 5.0
35020190
ECLASS 5.1
35020190
ECLASS 6.0.1
23360101
ECLASS 7.1
23360101
ECLASS 8.0
23360101
UNSPSC 7.0
30102306
UNSPSC 9.0
30102306
