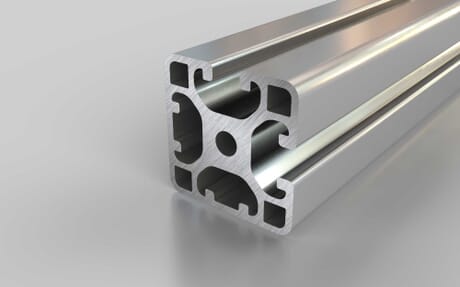

Aluminiumprofil, 40 x 40 mm, L, 2N90, Nut 8
1 St. x 6000 mm
Artikelnummer 120000863 / alte Artikelnummer: 281404971
Das Profil 40 × 40 2N90 lightweight ist ein vielseitig einsetzbares Konstruktionsprofil aus hochwertig eloxiertem Aluminium. Es besitzt zwei offene Nuten, die sich im 90° Winkel zueinander liegen und eignet es sich besonders für Rahmen mit reinigungsfreundlichen, geschlossenen Außenflächen. Im Vergleich zu einem Standardprofil bei gleicher Länge wiegt das Profil lightweight rund 30 Prozent weniger. Für die Auswahl des richtigen Profils sollten passend zur Belastung die Flächenträgheitsmomente gegen Durchbiegung und die maximale Nutauszugskraft berücksichtigt werden
Anzahl geschlossene Nuten
2
Ausführung
light weight
ESD kompatibel
durch Bearbeitung
Eigenschaft
eloxiert
Farbe
silberfarbig
Form
quadratisch
Gewicht
11040 g
Liefereinheit
1
Material
Aluminium
Nut
8
Raster
40
Serie
I
Zolltarifnummer
76042100
Anordnung geschlossene Nuten
C, D
Gewicht / m
1840 g/m
Kernbohrungen
1
Kernbohrungen Durchmesser
6,8 mm
Lochabstand
0 mm
Länge
6000 mm
Länge bei nicht zugeschnittener Ware
6060 mm
Länge bis
6000 mm
Länge von
20 mm
Maß x
40 mm
Maß y
40 mm
Profilfläche
6,83 cm²
Trägheitsmoment Ix
9,81 cm⁴
Trägheitsmoment Iy
9,81 cm⁴
Widerstandsmoment Wx
4,79 cm³
Widerstandsmoment Wy
4,79 cm³
Hinweis 1
Aufgrund der Eloxalschicht ist das Aluminiumprofil nicht ESD-fähig. Durch gezieltes Aufbrechen der Eloxalschicht an definierten Kontaktstellen und in Kombination mit unserer ESD-Verbindungstechnik oder leitfähigen Abdeckprofilen kann eine elektrisch leitende Verbindung hergestellt werden. Dies ermöglicht den Einsatz des Profils in ESD-geschützten Bereichen entsprechend den jeweiligen Anforderungen.
ECLASS 11.0
23360101
ECLASS 4.0
35020106
ECLASS 4.1
35020106
ECLASS 5.0
35020190
ECLASS 5.1
35020190
ECLASS 6.0.1
23360101
ECLASS 7.1
23360101
ECLASS 8.0
23360101
UNSPSC 7.0
30102306
UNSPSC 9.0
30102306
