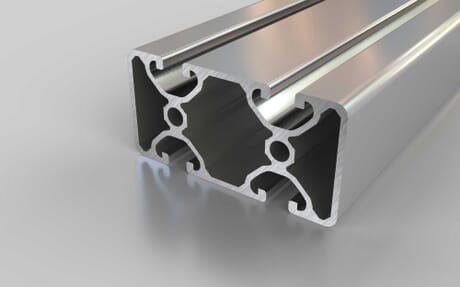

Aluminiumprofil, 80 x 40 mm, E, 2N180, Nut 8
1 St. x 6000 mm
Artikelnummer 120000943 / alte Artikelnummer: 281804951
Das Profil 80 × 40 2N180 economy ist ein vielseitig einsetzbares Konstruktionsprofil aus hochwertig eloxiertem Aluminium und besitzt vier offene Nuten. Durch die leichte Ausführung eignet es sich besonders für preisbewusste Projekte, bei denen Effizienz und Wirtschaftlichkeit im Vordergrund stehen. Im Vergleich zu einem Standardprofil bei gleicher Länge wiegt das Profil economy rund 47 Prozent weniger. Für die Auswahl des richtigen Profils sollten passend zur Belastung die Flächenträgheitsmomente gegen Durchbiegung und die maximale Nutauszugskraft berücksichtigt werden
Anzahl geschlossene Nuten
2
Ausführung
economy
ESD kompatibel
durch Bearbeitung
Eigenschaft
eloxiert
Farbe
silberfarbig
Form
rechteckig
Gewicht
13980 g
Liefereinheit
1
Material
Aluminium
Nut
8
Raster
40
Serie
I
Zolltarifnummer
76042100
Anordnung geschlossene Nuten
A, D
Gewicht / m
2330 g/m
Kernbohrungen
2
Kernbohrungen Durchmesser
6,8 mm
Lochabstand
40 mm
Länge
6000 mm
Länge bei nicht zugeschnittener Ware
6060 mm
Länge bis
6000 mm
Länge von
20 mm
Maß x
80 mm
Maß y
40 mm
Profilfläche
8,63 cm²
Trägheitsmoment Ix
16,37 cm⁴
Trägheitsmoment Iy
56,15 cm⁴
Widerstandsmoment Wx
8,19 cm³
Widerstandsmoment Wy
14,04 cm³
Hinweis 1
Aufgrund der Eloxalschicht ist das Aluminiumprofil nicht ESD-fähig. Durch gezieltes Aufbrechen der Eloxalschicht an definierten Kontaktstellen und in Kombination mit unserer ESD-Verbindungstechnik oder leitfähigen Abdeckprofilen kann eine elektrisch leitende Verbindung hergestellt werden. Dies ermöglicht den Einsatz des Profils in ESD-geschützten Bereichen entsprechend den jeweiligen Anforderungen.
