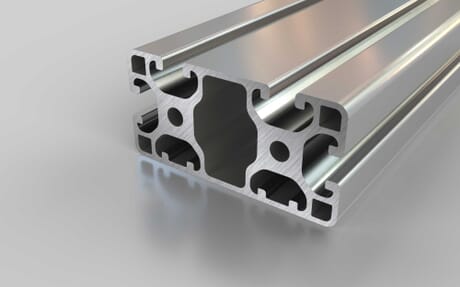

Aluminiumprofil, 80 x 40 mm, L, 2N, Nut 8
1 St. x 6000 mm
Artikelnummer 120000941 / alte Artikelnummer: 281804931
Das Profil 80 x 40 2N lightweight ist ein vielseitig einsetzbares Konstruktionsprofil aus hochwertig eloxiertem Aluminium. Mit seiner leichten Ausführung, vier offenen und zwei geschlossenen Nuten eignet es sich besonders für Rahmen mit reinigungsfreundlichen, geschlossenen Außenflächen. Im Vergleich zu einem Standardprofil bei gleicher Länge wiegt das Profil lightweight rund 33 Prozent weniger. Für die Auswahl des richtigen Profils sollten passend zur Belastung die Flächenträgheitsmomente gegen Durchbiegung und die maximale Nutauszugskraft berücksichtigt werden.
Anzahl geschlossene Nuten
2
Ausführung
light weight
ESD kompatibel
durch Bearbeitung
Eigenschaft
eloxiert
Farbe
silberfarbig
Form
rechteckig
Gewicht
18900 g
Liefereinheit
1
Material
Aluminium
Nut
8
Raster
40
Serie
Aluprofil I-Typ
Zolltarifnummer
76042100
Anordnung geschlossene Nuten
E, F
Gewicht / m
3150 g/m
Kernbohrungen
2
Kernbohrungen Durchmesser
6,8 mm
Lochabstand
40 mm
Länge
6000 mm
Länge bei nicht zugeschnittener Ware
6060 mm
Länge bis
6000 mm
Länge von
20 mm
Maß x
80 mm
Maß y
40 mm
Profilfläche
11,66 cm²
Trägheitsmoment Ix
18,16 cm⁴
Trägheitsmoment Iy
71,49 cm⁴
Widerstandsmoment Wx
8,83 cm³
Widerstandsmoment Wy
17,87 cm³
Hinweis 1
Aufgrund der Eloxalschicht ist das Aluminiumprofil nicht ESD-fähig. Durch gezieltes Aufbrechen der Eloxalschicht an definierten Kontaktstellen und in Kombination mit unserer ESD-Verbindungstechnik oder leitfähigen Abdeckprofilen kann eine elektrisch leitende Verbindung hergestellt werden. Dies ermöglicht den Einsatz des Profils in ESD-geschützten Bereichen entsprechend den jeweiligen Anforderungen.
ECLASS 11.0
23360101
ECLASS 4.0
35020106
ECLASS 4.1
35020106
ECLASS 5.0
35020190
ECLASS 5.1
35020190
ECLASS 6.0.1
23360101
ECLASS 7.1
23360101
ECLASS 8.0
23360101
UNSPSC 7.0
30102306
UNSPSC 9.0
30102306
