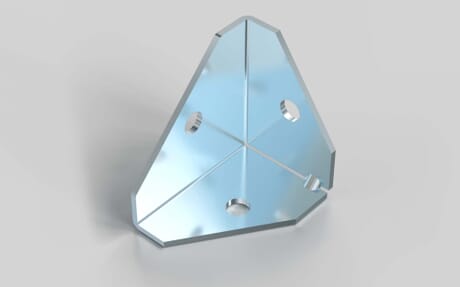

Blechwinkel, Nut 10
Artikelnummer 140000464 / alte Artikelnummer: 412146813
Blechwinkel zur rechtwinkligen Verbindung von Profilen. In der Bohrung der Versteifungsrippe können Flächenelemente verschraubt werden. Sie eignen sich besonders für leichte bis mittlere Anwendungen, bei denen eine einfache, rechtwinklige Verbindung gefragt ist, ausgeführt für Nut 10.
ESD kompatibel
ja
Eigenschaft
verzinkt
Gewicht
107 g
In Serie B geeignet für Nut
10
Inklusive Befestigung
nein
Liefereinheit
1
Material
Stahlblech
Nötige Bearbeitung
keine
Serie
B-Typ
Zolltarifnummer
73269098
F max
2500 N
M max
50 Nm
Materialstärke
2.4 mm
Maß x
60 mm
Maß y
42 mm
Maß z
60 mm
Winkel
90 °
Empfohlene Befestigung
1x Hammerschraube M8×20; 1x Bundmutter M8
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
76169910
