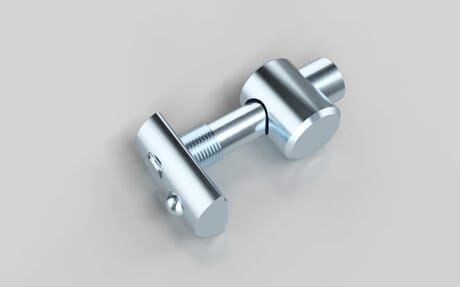

Bolzenverbinder 18, Nut 8
Artikelnummer 120001092 / alte Artikelnummer: 282311802
Bolzenverbinder ermöglichen eine stabile, stirnseitige Verbindung von Aluminiumprofilen und eignen sich besonders für verdeckt liegende, kraftschlüssige Konstruktionen ohne sichtbare Verbindungselemente. Sie werden in vorbereitete Bohrungen eingesetzt und bieten eine dauerhafte Lösung für tragende Rahmen, Maschinenaufbauten und Vorrichtungen. Bei geschlossenen Nuten können die Bohrungen mit passenden Blindstopfen verschlossen werden. Bei Verwendung einer Radiendichtung ist deren Dicke bei der Bohrungsplatzierung zu berücksichtigen.
Antrieb
SW6
ESD kompatibel
nein
Eigenschaft
verzinkt
Gewicht
41.7 g
In Serie B geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
Bohrungen D14,2,: Durchgangsbohrung: 14,2, Profilkante mitte Bohrung: 20mm, Geschlossene Nut: 2T19: Sacklochbohrung: 14,2, Tiefe: 19mm, Profilkante mitte Bohrung: 20mm
Serie
I-Typ
Gewinde
M8
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
