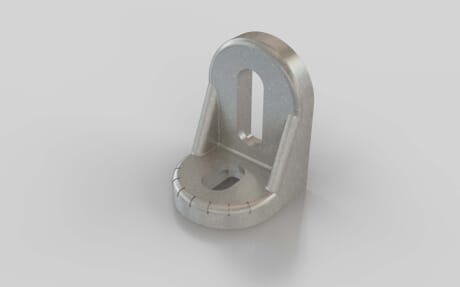

Drehwinkel 30 × 30, Nut 8
Artikelnummer 140000896 / alte Artikelnummer: 482515473
Zur Verbindung von zwei Aluminiumprofilen in verschiedenen Winkeln zwischen 0° und 180°. Für schnelle, exakte und verdrehgesicherte Montage mit Zentriernase. Für die Montage auf Platten oder quer zur Nut lassen sich die Zentriernasen einfach abbrechen.
ESD kompatibel
ja
Eigenschaft
blank
Gewicht
16.4 g
In Serie B geeignet für Nut
8
Inklusive Befestigung
nein
Liefereinheit
1
Material
Aluminiumdruckguss
Nötige Bearbeitung
keine
Serie
B-Typ
Zolltarifnummer
76169910
F max
1500 N
M max
20 Nm
Materialstärke
6 mm
Maß x
28 mm
Maß y
38 mm
Maß z
28 mm
Winkel
90 °
Empfohlene Befestigung
2x Zylinderschraube DIN 7984 M6 x 14 mm; 2 x Scheibe DIN 9021 6,4 mm; 2 x Hammermutter M6, Nut 8
Hinweis 1
Bei den ESD-fähigen Winkeln ist eine Hammermutter nötig, um eine leitfähige Verbindung herzustellen.
Hinweis 2
Für Nut 10 muss das Zwischenstück 8/10 eingesetzt werden.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
31162502
