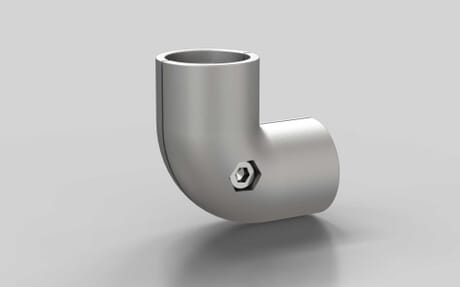

Eckverbinder, D28, D28L
Artikelnummer 110000447 / alte Artikelnummer: 408541188
Zur rechtwinkligen Verbindung von zwei Rundrohrprofilen. Der Verbinder erzeugt eine abgerundete Verbindungsstelle, die die Verletzungsgefahr minimiert und eine bessere Handhabung beim Einsatz von Lamellenvorhängen ermöglicht. Diese bleiben nicht an der Verbindungsstelle hängen.
ESD kompatibel
  ja
 Eigenschaft
  blank
 Geignet für Rundrohr
  D28
 Geignet für Rundrohr 2
  D28L
 Gewicht
  102.5 g
 Inklusive Befestigung
  ja
 Liefereinheit
  1
 Material
  Aluminiumdruckguss
 Nötige Bearbeitung
  keine
 Serie
  B-Typ / I-Typ
 Zolltarifnummer
  83024900
 Durchmesser
  34 mm
 F max
  500 N
 F max 2
  300 N
 M max
  50 Nm
 M max 2
  50 Nm
 Maß x
  59 mm
 Maß y
  59 mm
 Möglicher Winkel
  90 °
 Hinweis 1
  Rohrzugabe ohne Nutfixierung: 16,5 ⁻⁰,⁵; Rohrzugabe mit Nutfixierung: 22,0 ⁻⁰,⁵
 ECLASS 11.0
  23360290
 ECLASS 4.0
  22041424
 ECLASS 4.1
  22041424
 ECLASS 5.0
  23250311
 ECLASS 5.1
  23250311
 ECLASS 6.0.1
  23250311
 ECLASS 7.1
  23360290
 ECLASS 8.0
  23360290
 UNSPSC 7.0
  31162503
 UNSPSC 9.0
  31162503
