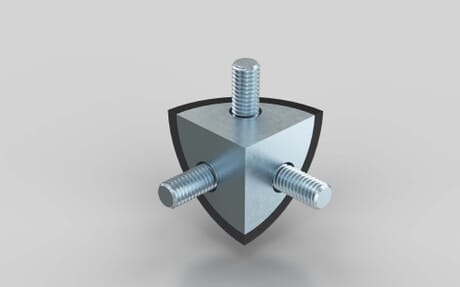

Eckwinkel 20, Nut 5
Artikelnummer 120000445 / alte Artikelnummer: 252310012
Die Eckwinkel 20 eignen sich zur stabilen 90°-Verbindung von Aluminiumprofilen über die Außenkante und sind besonders für kompakte Rahmen- und Gehäusekonstruktionen geeignet. Die Montage erfolgt schnell und ohne Profilbearbeitung. Eine passende Abdeckkappe schützt die Verbindung vor Schmutz und sorgt gleichzeitig für ein sauberes, fertiges Erscheinungsbild, ausgeführt für Nut 5.
Abdeckkappe inklusive
ja
ESD kompatibel
ja
Eigenschaft
blank
Farbe Befestigungssatz
silberfabig
Form
Rundform
Gewicht
17.5 g
In Serie I geeignet für Nut
5
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Eckwinkel 20; 3 x Schraube ISO7380 M5 × 12; Abdeckkappe Rundform schwarz ähnlich RAL 9005 für Eckwinkel 20
Material
Zinkdruckguss
Nötige Bearbeitung
Gewindebohrung M5, Gewindetiefe: 25mm
Serie
I-Typ
Zolltarifnummer
79070000
weitere Eigenschaften
Befestigungssatz: verzinkt
weitere Materialien
Befestigungssatz: Stahl
M max
12 Nm
Materialstärke
2.5 mm
Maß x
18 mm
Maß y
18 mm
Maß z
18 mm
Winkel
90 °
Empfohlene Befestigung
3 x Schrauben ISO7380 M5 × 12
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
79070000
