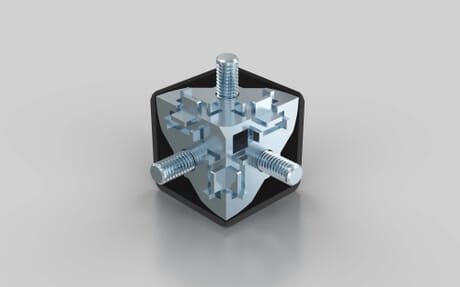

Eckwinkel 30, Nut 6
Artikelnummer 120000605 / alte Artikelnummer: 262310012
Die Eckwinkel 30 eignen sich zur stabilen 90°-Verbindung von Aluminiumprofilen über die Außenkante und sind geeignet für mittelgroße Rahmen-, Aufbau- und Gehäusekonstruktionen. Die Montage erfolgt schnell und ohne Profilbearbeitung. Eine passende Abdeckkappe schützt die Verbindung vor Verschmutzung und sorgt gleichzeitig für ein sauberes, fertiges Erscheinungsbild. Für ESD-fähige Anwendungen ist ein gekerbter Nutenstein erforderlich, um eine leitfähige Verbindung herzustellen. Hinweis: Die im Set enthaltenen Abdeckkappen sind nicht ESD-fähig, ausgeführt für Nut 6.
Abdeckkappe inklusive
ja
ESD kompatibel
ja
Eigenschaft
blank
Farbe Befestigungssatz
silberfabig
Gewicht
58.6 g
In Serie I geeignet für Nut
6
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Eckwinkel 30; 3 x Schraube ISO7380 M6 × 16; Abdeckkappe Eckform schwarz ähnlich RAL 9005 für Eckwinkel 30
Material
Zinkdruckguss
Nötige Bearbeitung
Gewindebohrung M6, Gewindetiefe: 25mm
Serie
I-Typ
Zolltarifnummer
79070000
weitere Eigenschaften
Befestigungssatz: verzinkt
weitere Materialien
Befestigungssatz: Stahl
M max
40 Nm
Materialstärke
5 mm
Maß x
27.5 mm
Maß y
27.5 mm
Maß z
27.5 mm
Winkel
90 °
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
79070000
