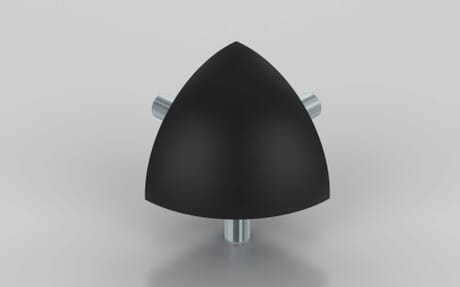

Eckwinkel 30, Nut 6
Artikelnummer 120000606 / alte Artikelnummer: 262310013
Die Eckwinkel 30 eignen sich zur stabilen 90°-Verbindung von Aluminiumprofilen über die Außenkante und sind ideal für mittelgroße Rahmen-, Aufbau- und Gehäusekonstruktionen. Die Montage erfolgt schnell und ohne Profilbearbeitung. Eine passende Abdeckkappe schützt die Verbindung vor Verschmutzung und sorgt gleichzeitig für ein sauberes, fertiges Erscheinungsbild. Für ESD-fähige Anwendungen ist ein gekerbter Nutenstein erforderlich, um eine leitfähige Verbindung herzustellen. Hinweis: Die im Set enthaltenen Abdeckkappen sind nicht ESD-fähig.
Abdeckkappe inklusive
ja
ESD kompatibel
ja
Eigenschaft
blank
Eigenschaft Befestigungssatz
verzinkt
Farbe Befestigungssatz
silberfabig
Gewicht
52.5 g
In Serie B geeignet für Nut
6
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Eckwinkel 30; 3 x Schraube ISO7380 M6 × 16; Abdeckkappe Rundform schwarz für Eckwinkel 30
Material
Zinkdruckguss
Material Befestigungssatz
Stahl
Nötige Bearbeitung
Gewindebohrung M6, Gewindetiefe: 25mm
Serie
I-Typ
Zolltarifnummer
79070000
M max
40 Nm
Materialstärke
5 mm
Maß x
27.5 mm
Maß y
27.5 mm
Maß z
27,5 mm
Empfohlene Befestigung
3 x Schrauben ISO7380 M6 × 16
Hinweis 1
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
Hinweis 2
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
79070000
