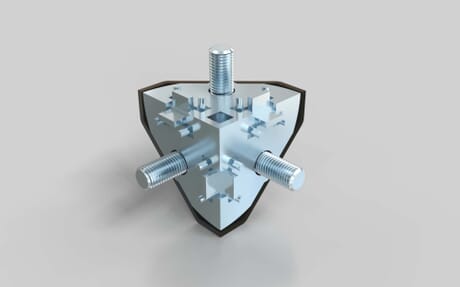

Eckwinkel 40, Nut 8
Artikelnummer 120001073 / alte Artikelnummer: 282310015
Die Eckwinkel 40 eignen sich zur stabilen 90°-Verbindung von Aluminiumprofilen über die Außenkante und sind besonders für Konstruktionen mit höheren Belastungen oder größeren Profilquerschnitten geeignet. Die Montage erfolgt ohne Profilbearbeitung und ermöglicht eine präzise Ausrichtung der Profile. Eine passende Abdeckkappe schützt die Verbindung vor Verschmutzung und sorgt gleichzeitig für ein sauberes, fertiges Erscheinungsbild. Für ESD-fähige Anwendungen ist ein gekerbter Nutenstein erforderlich, um eine leitfähige Verbindung herzustellen.
Abdeckkappe inklusive
ja
ESD kompatibel
ja
Eigenschaft
blank
Eigenschaft Befestigungssatz
verzinkt
Farbe Befestigungssatz
silberfabig
Gewicht
111.9 g
In Serie B geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Eckwinkel 40; 3 x Schraube ISO7380 M8 × 20; Abdeckkappe 45° schwarz für Eckwinkel 40
Material
Zinkdruckguss
Material Befestigungssatz
Stahl
Nötige Bearbeitung
Gewindebohrung M8, Gewindetiefe: 25mm
Serie
I-Typ
Zolltarifnummer
79070000
M max
60 Nm
Materialstärke
5 mm
Maß x
37.5 mm
Maß y
37.5 mm
Maß z
37,5 mm
Empfohlene Befestigung
3 x Schrauben ISO7380 M8 × 20
Hinweis 1
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
Hinweis 2
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
79070000
