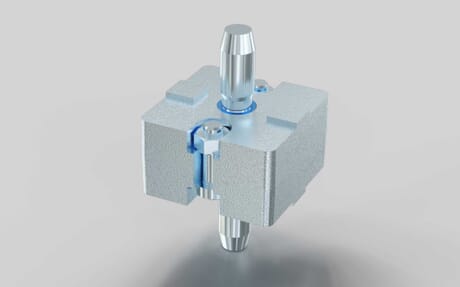

Endverbinder 45 × 45, Nut 10
Artikelnummer 140000468 / alte Artikelnummer: 412191175
Für die stirnseitige Verbindung von Profilen. Sie sorgen für eine stabile, kompakte Verbindungslösung und kommen häufig bei rahmen- oder gehäuseartigen Konstruktionen zum Einsatz, ausgeführt für Nut 10, 45 × 45.
ESD kompatibel
ja
Eigenschaft
blank
Gewicht
240 g
In Serie B geeignet für Nut
10
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Endverbinder 45 x45; 2× Platte; 2× Schraube S12 × 30; 2× Schraube DIN7984 M6 × 20; 2× Mutter DIN934 M6
Material
Zinkdruckguss
Nötige Bearbeitung
keine
Serie
B-Typ
Zolltarifnummer
79070000
weitere Eigenschaften
Befestigungssatz: verzinkt
weitere Materialien
Befestigungssatz: Stahl
F max
8000 N
M max
150 Nm
Empfohlene Befestigung
2× Schraube S12 × 30; 2× Schraube DIN7984 M6 × 20; 2× Mutter DIN934 M6
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
