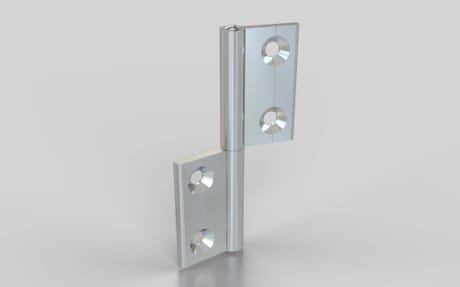

Flügel für innenliegendes Scharnierelement, aushängbar, zur individuellen Zusammenstellung, 25 mm
Artikelnummer 120000197 / alte Artikelnummer: 202600016
Modulares Scharniersystem zur individuellen Zusammenstellung innenliegender Scharniere für Flächenelemente und Aluminiumprofile. Die Scharnierelemente aus eloxiertem Aluminium ermöglichen eine optisch ansprechende, platzsparende und geschützte Scharnierlösung. Verschiedene Elementgrößen lassen sich flexibel miteinander kombinieren.
Aushängbar
links und rechts aushängbar
ESD kompatibel
ja
Eigenschaft
eloxiert
Farbe
silberfarbig
Farbe Achse
silberfarbig
Gewicht
16.7 g
Inklusive Befestigung
nein
Liefereinheit
1
Material
Aluminium
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
83021000
weitere Eigenschaften
Achse: blank
weitere Materialien
Achse: Edelstahl
Durchmesser
6.4 mm
F max axial
150 N
F max radial
100 N
Flügel Breite
25 mm
Maß x
17.5 mm
Maß x 2
17.5 mm
Empfohlene Befestigung Serie I
Senkschraube M6 × 10 bis M6 × 16
Nutenstein M6 Nut 6
Nutenstein M6 Nut 8
Hinweis 1
Zur individuellen Zusammenstellung von innenliegenden Scharnieren.
Für ein komplettes Scharnier wird benötigt: 2 x Flügel; 1 x Achse,2 x Abdeckkappe
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23250304
ECLASS 4.0
22041403
ECLASS 4.1
22041403
ECLASS 5.0
23250304
ECLASS 5.1
23250304
ECLASS 6.0.1
23250304
ECLASS 7.1
23250304
ECLASS 8.0
23250304
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
