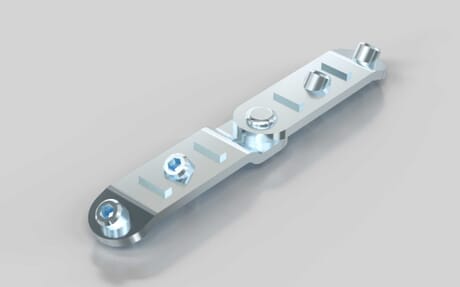

Gehrungsverbinder, Nut 8
Artikelnummer 120001095 / alte Artikelnummer: 282312001
Gehrungsverbinder für Nut 8 ermöglichen eine stabile 45°-Verbindung von Aluminiumprofilen ohne sichtbare Verbindungselemente. Sie werden stirnseitig montiert und sorgen für eine form- und kraftschlüssige Verbindung bei Gehrungskonstruktionen, geeignet für saubere, rahmenartige Aufbauten mit ansprechender Optik. Die Montage erfolgt durch eine entsprechende Bohrbearbeitung der Profilenden.
ESD kompatibel
ja
Eigenschaft
verzinkt
Gewicht
29.7 g
In Serie I geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Gehrungsverbinder Nut 8, 4x Gewindestift
Material
Stahl
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
73181692
Ausreißfestigkeit pro Hülse
200 Nm
Maß x
14 mm
Maß y
95.1 mm
Maß z
2.5 mm
Winkel bis
270 °
Winkel von
90 °
Hinweis 1
Für eine stabile Verbindung benötigt man pro Stoß zwei Verbinder.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
