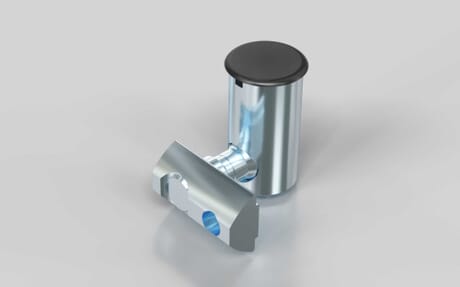

Gehrungsverbinder Satz, Nut 8
Artikelnummer 120001096 / alte Artikelnummer: 282313001
Gehrungsverbinder-Sätze ermöglichen die stabile Verbindung zweier Aluminiumprofile im 45°-Winkel – ideal für rahmenartige Konstruktionen mit sauberer, umlaufender Optik. Die Sätze enthalten alle benötigten Komponenten für die Montage und sorgen durch die verdeckte Befestigung für eine hochwertige, form- und kraftschlüssige Verbindung. Geeignet für Anwendungen mit Profilbearbeitung im Stirnbereich.
ESD kompatibel
nein
Eigenschaft
verzinkt
Gewicht
40 g
In Serie B geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
Bohrungen D14,2T26,7+9: Durchgangsbohrung 7mm, Sacklochbohrung: 14,2mm, Tiefe: 26,7mm, Profilkante mitte Bohrung: 12mm+20mm cosγ/sinγ; Stirnseitige Bohrung: 9mm, Winkel: 90°, Profilkante mitte Bohrung: 20mm+12mm cosγ/sinγ
Serie
I-Typ
Zolltarifnummer
73269098
Winkel bis
90 °
Winkel von
30 °
Hinweis 1
Profilverbinder für beliebigen Winkel von 30° bis 90°. Die Montage des Verbinders erfolgt an der Seitenfläche des Profils. Die Profilnut bleibt frei zur Aufnahme von Flächenelementen
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
