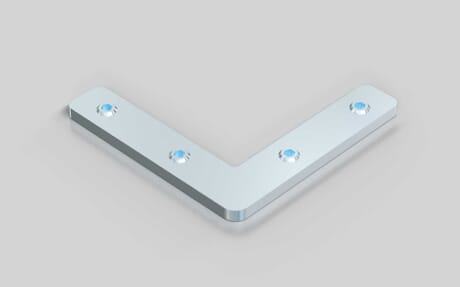

Gehrungswinkel, Nut 6
Artikelnummer 140000740 / alte Artikelnummer: 462535626
Zum rechtwinkligen Verbinden von Profilen mit Gehrungsschnitt. Gehrungswinkel ermöglichen eine stabile 45°-Verbindung von Aluminiumprofilen, geeignet für saubere, rahmenartige Konstruktionen mit Gehrungsschnitt, ausgeführt für Nut 6.
ESD kompatibel
ja
Eigenschaft
verzinkt
Gewicht
14 g
In Serie B geeignet für Nut
6
Inklusive Befestigung
ja
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
keine
Serie
B-Typ
Zolltarifnummer
83024200
Gewinde
M4
Lochabstand
19 mm
Lochabstand 2
39 mm
M max
30 Nm
M max 2
30 Nm
Materialstärke
2.5 mm
Maß x
46 mm
Maß y
46 mm
Empfohlene Befestigung
Gewindestift M4 × 5
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
