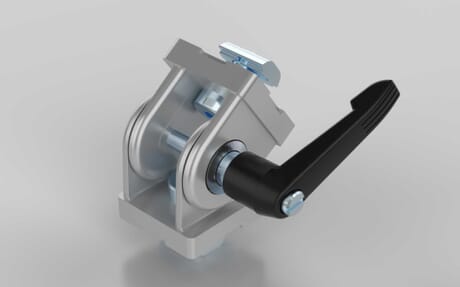

Gelenk, 30 x 30 mm, inklusive Klemmhebel, Nut 8
Artikelnummer 140000962 / alte Artikelnummer: 484500600
Gelenk mit einstellbarer Friktion. Zur beweglichen Verbindung von zwei Profilen oder Flächenelementen; mittels einer Schraube kann der Reibungswiderstand des Gelenks stufenlos eingestellt beziehnungsweise das Gelenk in einer definierten Position fixiert werden.
ESD kompatibel
nein
Eigenschaft
lackiert
Eigenschaft Klemmhebel
fiberglasverstärkt
Farbe
silberfarbig
Farbe Klemmhebel
schwarz
Geeignet für Nut
8
Gewicht
173.9 g
Inklusive Befestigung
ja
Klemmhebel
ja
Liefereinheit
1
Lieferumfang
Gelenk 30
Klemmhebel
2× Zylinderschraube DIN7984 M8 × 16
1 Nutenstein Nut M8
Material
Zinkdruckguss
Material Klemmhebel
Kunststoff PA
Nötige Bearbeitung
Gewindebohrung M8, Gewindetiefe: 40mm
Serie
B
Zolltarifnummer
79070000
Bohrung / Senkung
8,3 mm
F max
6000 Nm
F max 2
500 Nm
Haltemoment
5 Nm
Höhe Gelenk 1
22,5 mm
Höhe Gelenk 2
22,5 mm
Maß x
30 mm
Maß y
30 mm
Empfohlene Befestigung
2× Zylinderschraube DIN7984 M8 × 16,1
1 Nutenstein Nut 8
Hinweis 2
Max. Haltemoment mit angezogenem Klemmhebel = 5 Nm
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
