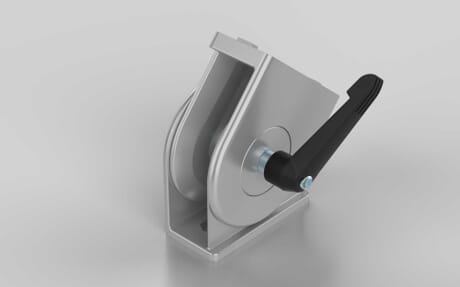

Gelenk, 40 x 80 mm, inklusive Klemmhebel, Nut 8
Artikelnummer 120000303 / alte Artikelnummer: 204500606
Gelenk mit einstellbarer Friktion. Zur beweglichen Verbindung von zwei Profilen oder Flächenelementen; mittels einer Schraube kann der Reibungswiderstand des Gelenks stufenlos eingestellt beziehungsweise das Gelenk in einer definierten Position fixiert werden.
ESD kompatibel
nein
Eigenschaft
lackiert
Eigenschaft Klemmhebel
fiberglasverstärkt
Farbe
silberfarbig
Farbe Klemmhebel
schwarz
Geeignet für Nut
8
Gewicht
1163.2 g
Inklusive Befestigung
nein
Klemmhebel
ja
Liefereinheit
1
Lieferumfang
Gelenk 40 x 80
Klemmhebel
Material
Zinkdruckguss
Material Klemmhebel
Kunststoff PA
Nötige Bearbeitung
Abhängig von Befestigungsmaterial
Serie
I
Zolltarifnummer
79070000
Bohrung / Senkung
8,4 mm
Bohrung 2 / Senkung 2
8,4 mm
F max
15000 Nm
F max 2
1000 Nm
Haltemoment
5 Nm
Höhe Gelenk 1
50 mm
Höhe Gelenk 2
50 mm
Maß x
80 mm
Maß y
40 mm
Schlüsselweite
14 SW
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
