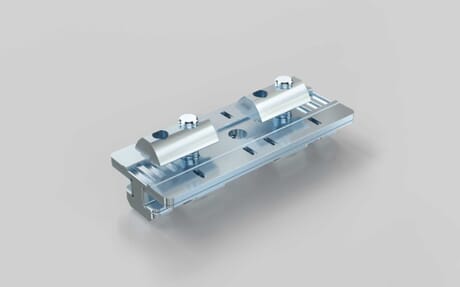

Gleitschlitten-Führung mit Befestigungssatz Festlager, Nut 8
Artikelnummer 120001134 / alte Artikelnummer: 282600502
Profilgleiter zur präzisen, gleitenden Führung von Aluminiumprofilen mit Nut 8. Die Schlitten eignen sich zur Befestigung von Anbauele menten und sind je nach Anwendung als Standard-, Festlager-, Loslager- oder Ausführung mit Klemmhebel erhältlich. Bei Führungen mit mehreren Profilgleitern werden Fest- und Loslager kombiniert, um Formtoleranzen auszugleichen und eine leichtgängige Bewegung sicher zustellen. Die Variante mit Klemmhebel ermöglicht zusätzlich das sichere Klemmen des Schlittens, z. B. Als verstellbarer Endanschlag.
ESD kompatibel
nein
Eigenschaft
verzinkt
Farbe
silberfarbig
Farbe Befestigungssatz
silberfabig
Farbe Gleiter
weiß
Gewicht
106.1 g
In Serie I geeignet für Nut
8
Liefereinheit
1
Lieferumfang
1 x Gleitschlitten
2 x Gleitschuhe
2 x Linsenkopfschrauben ISO7380-M6 × 25
2 x O-Ringe DIN3771-5 × 1,5 (EPDM, schwarz ähnlich RAL 9005)
2x Nutensteine N8/M6
Material
Zinkdruckguss
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
73269098
weitere Eigenschaften
Befestigungssatz: verzinkt
weitere Materialien
Befestigungssatz: Stahl
Gleiter: POM
Bohrung / Senkung
6.3 mm
F max
50 N
Lochabstand
20 mm
Materialstärke
4 mm
Maß x
80 mm
Maß y
32 mm
Maß z
14.7 mm
Hinweis 1
Bei der Verwendung von mehreren Profilführungen müssen diese immer aus einer Kombination aus Fest- und Loslager ausgeführt werden. Formtoleranzen werden hierdurch ausgeglichen und eine leichte Beweglichkeit sichergestellt.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23050191
ECLASS 4.0
23050402
ECLASS 4.1
23050402
ECLASS 5.0
23050107
ECLASS 5.1
23050107
ECLASS 6.0.1
23050107
ECLASS 7.1
23050191
ECLASS 8.0
23050191
UNSPSC 7.0
31162703
UNSPSC 9.0
31162703
