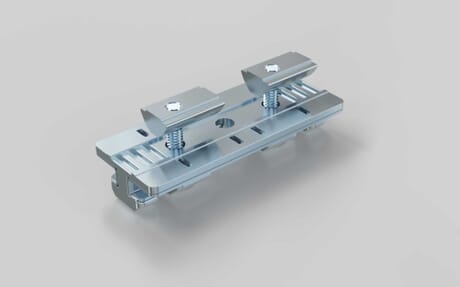

Gleitschlitten-Führung mit Befestigungssatz Loslager, Nut 8
Artikelnummer 120001133 / alte Artikelnummer: 282600501
Kunststoffgleiter für verschleißarme und reibungsarme Bewegung. Für dauerhaft zuverlässige Linearbewegung entlang der Nut 8. Auch der Aufbau von Parallelführungen ist möglich. Durch den Gleitschlitten mit Klemmhebel kann die Führung auch als einstellbarer Endanschlag verwendet werden (Haltekraft bei 15 Nm Anzugsmoment = 600 N).
ESD kompatibel
nein
Eigenschaft
verzinkt
Eigenschaft Befestigungssatz
verzinkt
Farbe
silberfarbig
Farbe Befestigungssatz
silberfabig
Farbe Gleiter
weiß
Geeignet für Nut
8
Gewicht
103.6 g
Liefereinheit
1
Lieferumfang
1 x Gleitschlitten
2 x Gleitschuhe
2 x Linsenkopfschrauben ISO7380-M5 × 25
2 x O-Ringe DIN3771-5 × 1,5 (EPDM, schwarz)
2x Nutensteine N8/M5
Materaial Gleiter
Kunststoff POM
Material
Zinkdruckguss
Material Befestigungssatz
Stahl
Nötige Bearbeitung
keine
Serie
I
Zolltarifnummer
73269098
Bohrung / Senkung
6,3 mm
F max
50 Nm
Lochabstand
20 mm
Materialstärke
4 mm
Maß x
80 mm
Maß y
32 mm
Maß z
14,7 mm
Hinweis 1
Bei der Verwendung von mehreren Profilführungen müssen diese immer aus einer Kombination aus Fest- und Loslager ausgeführt werden. Formtoleranzen werden hierdurch ausgeglichen und eine leichte Beweglichkeit sichergestellt.
ECLASS 11.0
23050191
ECLASS 4.0
23050402
ECLASS 4.1
23050402
ECLASS 5.0
23050107
ECLASS 5.1
23050107
ECLASS 6.0.1
23050107
ECLASS 7.1
23050191
ECLASS 8.0
23050191
UNSPSC 7.0
31162703
UNSPSC 9.0
31162703
