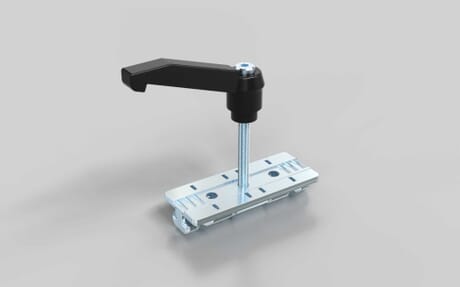

Gleitschlitten-Führung mit Schlittenklemmung, Nut 8
Artikelnummer 120001132 / alte Artikelnummer: 282600500
Profilgleiter zur präzisen, gleitenden Führung von Aluminiumprofilen mit Nut 8. Die Schlitten eignen sich zur Befestigung von Anbauele menten und sind je nach Anwendung als Standard-, Festlager-, Loslager- oder Ausführung mit Klemmhebel erhältlich. Bei Führungen mit mehreren Profilgleitern werden Fest- und Loslager kombiniert, um Formtoleranzen auszugleichen und eine leichtgängige Bewegung sicher zustellen. Die Variante mit Klemmhebel ermöglicht zusätzlich das sichere Klemmen des Schlittens, z. B. Als verstellbarer Endanschlag.
ESD kompatibel
nein
Eigenschaft
verzinkt
Farbe
silberfarbig
Farbe Befestigungssatz
silberfabig
Farbe Gleiter
weiß
Farbe Klemmhebel
schwarz ähnlich RAL 9005
Gewicht
134.4 g
In Serie I geeignet für Nut
8
Liefereinheit
1
Lieferumfang
1 x Gleitschlitten
2 x Gleitschuhe
1 x Klemmhebel mit Aussengewinde M6 × 55
1 x Sonder-Nutenstein N8/M6
1 x Scheibe DIN9021 6.4
2 x Sechskantmuttern DIN439B-M6
Material
Zinkdruckguss
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
39269097
weitere Eigenschaften
Befestigungssatz: verzinkt
Klemmhebel: glasfaserverstärkt
weitere Materialien
Befestigungssatz: Stahl
Klemmhebel: Kunststoff
Gleiter: POM
Bohrung / Senkung
6.3 mm
F max
50 N
Lochabstand
20 mm
Materialstärke
4 mm
Maß x
80 mm
Maß y
32 mm
Maß z
14.7 mm
Hinweis 1
Bei der Verwendung von mehreren Profilführungen müssen diese immer aus einer Kombination aus Fest- und Loslager ausgeführt werden. Formtoleranzen werden hierdurch ausgeglichen und eine leichte Beweglichkeit sichergestellt.
Hinweis 2
Verwendung des Klemmhebels M6:
Profil 40 + Profil 40, kein kürzen nötig
Profil 40 + Profil 20, Gewinde auf 35 mm kürzen
Profil 40 + Flächenelement 10 mm, Gewinde auf 25 mm kürzen
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
