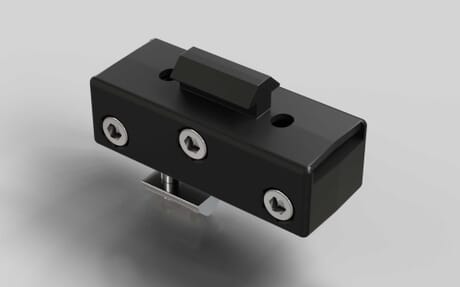

Hubtürführungssatz, Nut 8
Artikelnummer 120000331 / alte Artikelnummer: 208520020
Führungssystem zur einfachen Realisierung von Hubtüren an Aluminiumprofilsystemen. Die robuste Ausführung aus Kunststoff und Stahl sorgt für eine zuverlässige Führung sowie einen langlebigen und wartungsarmen Betrieb. Geeignet für vertikal bewegte Tür- und Klappenele mente im Maschinen- und Anlagenbau, ausgeführt für Nut 8.
ESD kompatibel
nein
Farbe
schwarz ähnlich RAL 9005
Gewicht
94.1 g
In Serie I geeignet für Nut
8
Liefereinheit
1
Lieferumfang
1 Gehäuse, 2-teilig, 1 Einlegeblech, 1 Schraube DIN EN ISO 7380 (DIN 34805) - M6 x 25, 3 Sechskantmuttern DIN EN ISO 4032 (DIN 934) - M6, 3 Schrauben DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 Nutenstein - Nut 8 - M 6
Material
POM
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
39269097
Maß x
78.5 mm
Maß y
31 mm
Maß z
24.5 mm
Hinweis 1
Das Abstandsmaß zwischen der Hubtür und dem Ständerprofil beträgt auf jeder Seite 25 mm.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23240190
ECLASS 4.0
22041415
ECLASS 4.1
22041415
ECLASS 5.0
23210192
ECLASS 5.1
23210192
ECLASS 6.0.1
23210192
ECLASS 7.1
23240190
ECLASS 8.0
23240190
UNSPSC 7.0
31162703
UNSPSC 9.0
31162703
